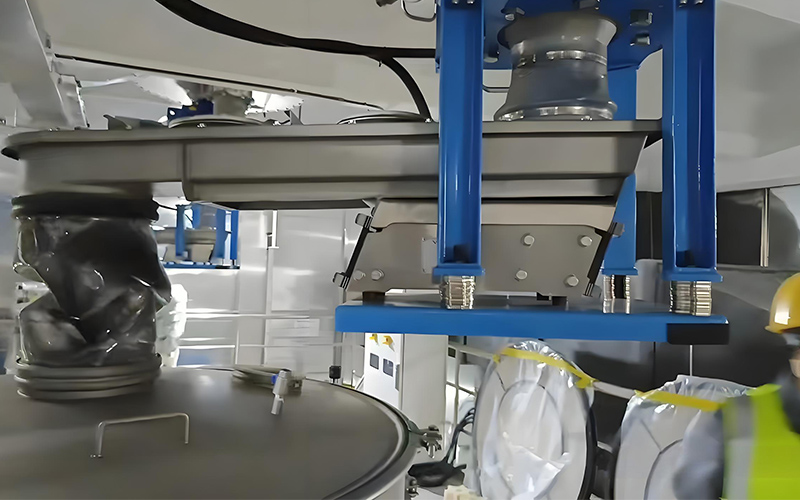

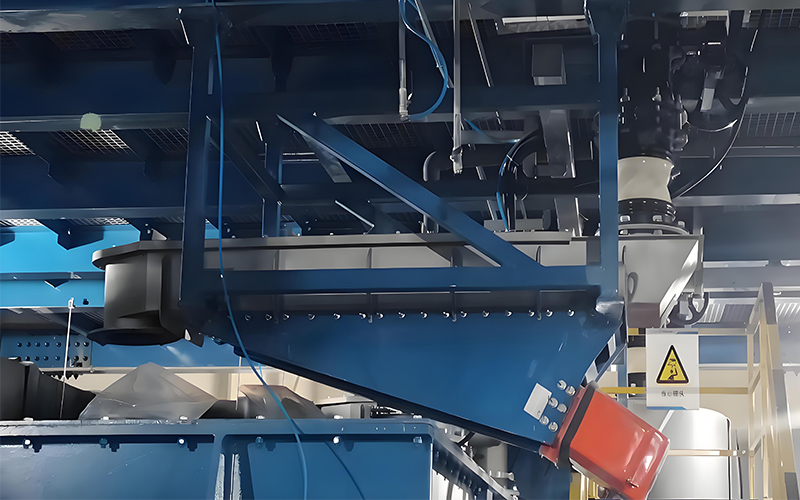

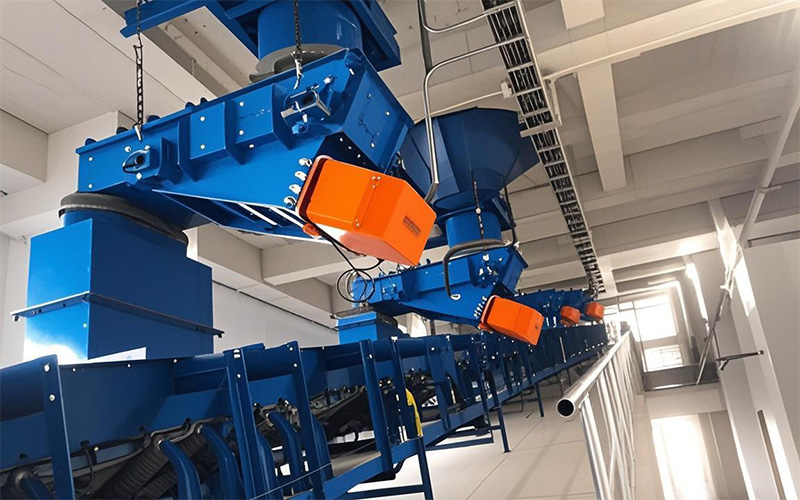

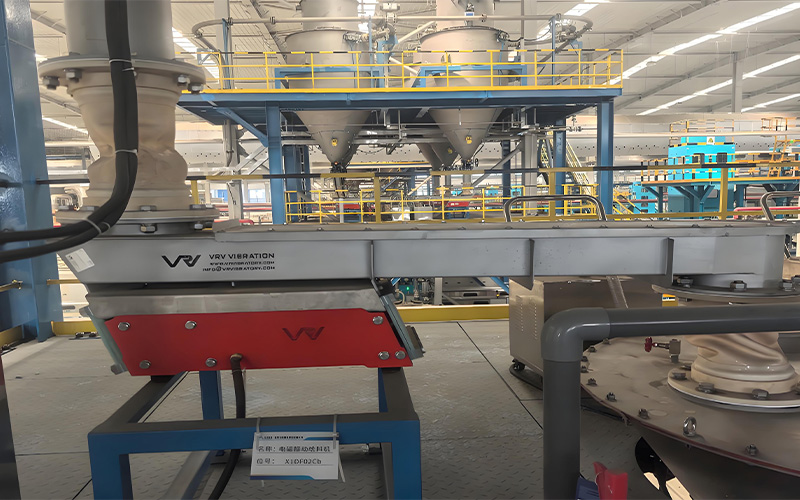

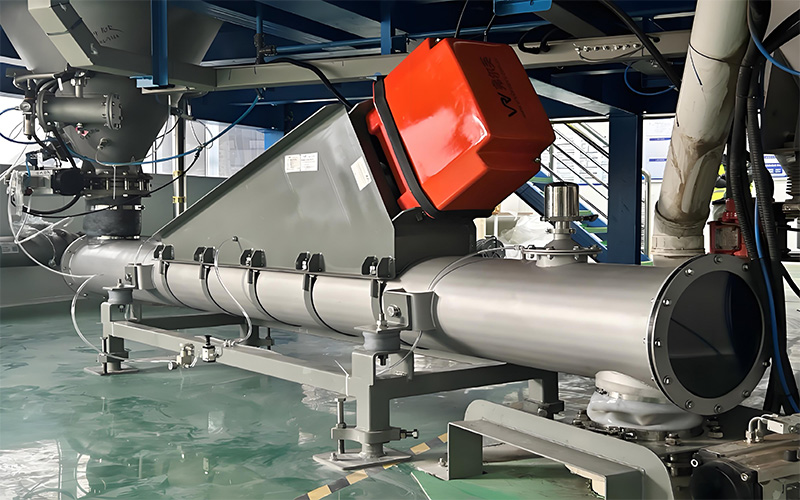

—— مغذي اهتزازي كهرومغناطيسي - تطبيق في الموقع ومشروع حالات ——
أن مغذي اهتزازي كهرومغناطيسي (يُشار إليها أيضًا باسم وحدة التغذية الاهتزازية الكهرومغناطيسية) هي آلة نقل صناعية متخصصة تستخدم القوة الكهرومغناطيسية لنقل المواد السائبة. وتتمثل وظيفتها الأساسية في النقل المتساوي والكمي. المساحيق والكتل والمواد الحبيبية من القواديس إلى معدات المعالجة اللاحقة. يتميز هذا المغذي ببنية بسيطة وحجم صغير واستهلاك منخفض للطاقة، ويعمل بواسطة هزاز كهرومغناطيسي دون الحاجة إلى مكونات نقل ميكانيكية. تشمل مزاياه الرئيسية دقة تغذية عالية وسهولة ضبط التشغيل: حيث يمكن تنظيم سعة التغذية بدقة عن طريق التحكم في تيار الإدخال لضبط تردد الاهتزاز. بالإضافة إلى ذلك، يوفر هذا المغذي تشغيلًا سلسًا، وانبعاثًا منخفضًا للضوضاء، وتكاليف صيانة منخفضة، مما يجعله خيارًا موثوقًا به لتطبيقات نقل المواد السائبة في صناعات تجهيز الأغذية والتعدين والمعادن والهندسة الكيميائية.
مبدأ عمل وحدة التغذية الاهتزازية الكهرومغناطيسية
يتكون المغذي الاهتزازي الكهرومغناطيسي من أربعة مكونات أساسية: هزاز كهرومغناطيسي، وحوض/أنبوب اهتزازي، وإطار داعم، ووحدة تحكم. يؤدي كل مكون وظيفة محددة، ويتيح تشغيلها المنسق نقل المواد السائبة بشكل مستقر وكمي.

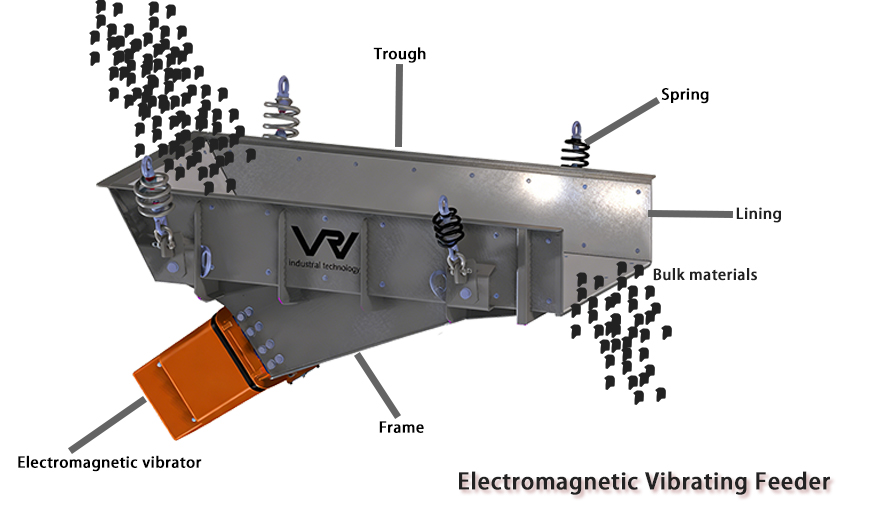

—— مخطط هيكل وحدة التغذية الاهتزازية الكهرومغناطيسية – المكونات الأساسية وتدفق المواد ——

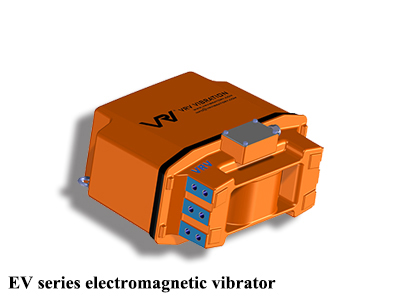

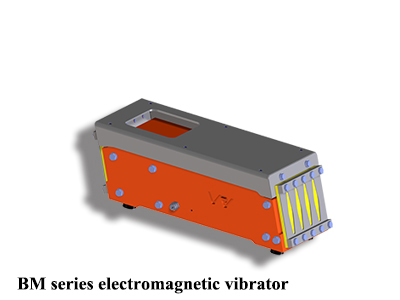

1. ال مهتز كهرومغناطيسي يُستخدم كـ معالج الطاقة يتكون جهاز التغذية من ملف كهرومغناطيسي وقلب حديدي. ويعمل بمصدر طاقة تيار متردد، حيث يولد قوة كهرومغناطيسية قابلة للتحكم تدفع مباشرة الحوض/الأنبوب المهتز لإنتاج اهتزاز منتظم - وهو مصدر الطاقة الأساسي لنقل المواد.

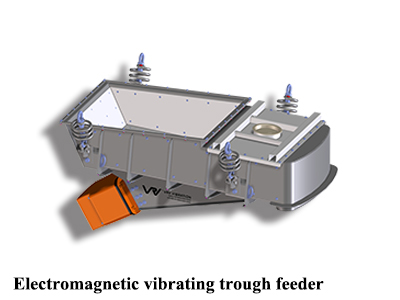

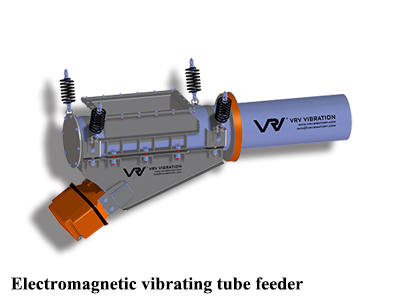

2. ال حوض يهتز الأنبوب هو الهيكل الناقل للمواد، ويتم تخصيص شكله وحجمه ومادته ليتناسب مع خصائص المواد المنقولة ومتطلبات التغذية في الموقع. وهو متوفر في حوض مستطيل أو أنواع الأنابيب، مع تصميمات هيكلية مفتوحة ومغلقة؛ وتشمل المواد الرئيسية الفولاذ الكربوني والفولاذ المقاوم للصدأ المستخدم في صناعة الأغذية، مما يجعلها قابلة للتكيف مع احتياجات نقل المواد في صناعات الزجاج والأغذية والأجهزة وغيرها.

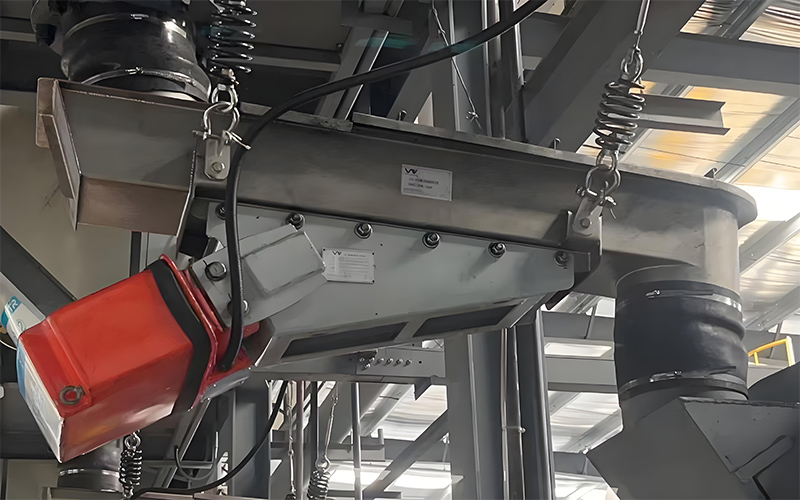

3. يُستخدم إطار الدعم لتثبيت وتدعيم الحوض/الأنبوب المهتز، مما يضمن استقراره أثناء الاهتزاز. كما يتميز بقدرته على امتصاص الاهتزازات، مما يقلل بشكل فعال من انتقالها من وحدة التغذية إلى البيئة المحيطة. ولتلبية متطلبات الموقع الخاصة، يُمكن تركيبه بطريقة تعليق.

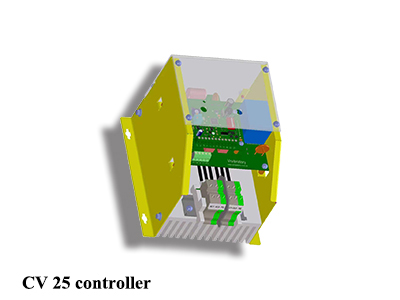

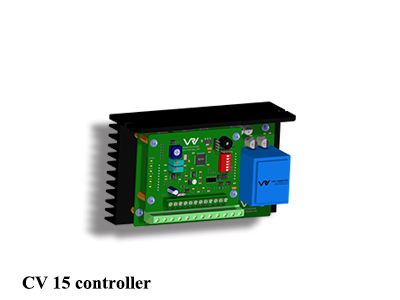

4- وحدة التحكم هي وحدة التحكم المركزية بالنسبة لحالة تشغيل وحدة التغذية. من خلال ضبط المعلمات الرئيسية (مثل تيار الإدخال، وتردد الاهتزاز، وسعة الاهتزاز) على وحدة التحكم، يمكن تنظيم سعة التغذية وسرعة النقل لوحدة التغذية بدقة، مما يلبي تمامًا متطلبات نقل المواد المتغيرة لعمليات الإنتاج المختلفة.
مزايا وحدة التغذية الاهتزازية الكهرومغناطيسية
1. التحكم الدقيق في التغذية
ال مغذي اهتزازي كهرومغناطيسي يُمكّن هذا النظام من تنظيم حجم نقل المواد بدقة عن طريق ضبط تردد وسعة اهتزاز المهتز الكهرومغناطيسي. وهذا يسمح للمستخدمين بإجراء تعديلات دقيقة وفقًا لاحتياجات الإنتاج المحددة، مما يضمن جرعات دقيقة من المواد تلبي متطلبات العمليات الصناعية المتنوعة.
2. كفاءة الطاقة
بفضل محرك اهتزاز كهرومغناطيسي عالي الكفاءة، يتميز هذا المغذي بكفاءة فائقة في نقل الطاقة واستهلاك أقل للطاقة مقارنةً بمغذيات النقل الميكانيكية التقليدية. إضافةً إلى ذلك، تُمكّن الكتلة القصور الذاتي الصغيرة للمحرك الاهتزازي الكهرومغناطيسي من استجابة أسرع للتشغيل والإيقاف، مما يقلل من هدر الطاقة أثناء عمليات الإنتاج المتقطعة.
3. تشغيل مستقر وموثوق
بفضل تصميمها المبسط الخالي من مكونات النقل الميكانيكية، تُقلل وحدة التغذية الاهتزازية الكهرومغناطيسية بشكل كبير من مخاطر الأعطال الميكانيكية والتوقفات غير المخطط لها. كما يُمكن للمُهتز الكهرومغناطيسي ضبط تردد وسعة الاهتزاز في الوقت الفعلي بناءً على ظروف تدفق المواد، مما يضمن نقلًا مستمرًا ومستقرًا ويمنع انسداد المواد وتراكمها بفعالية.
4. مرونة الإنتاج وقابليته للتكيف
صُممت وحدة التغذية هذه لتسهيل جدولة الإنتاج المرنة، حيث تتيح ضبط سعة التغذية بسرعة من خلال التحكم في تيار الإدخال للمهتز الكهرومغناطيسي. هذه المرونة تمكنها من التكيف بسلاسة مع تقلبات إمدادات المواد ومتطلبات الإنتاج عبر مختلف الدفعات ومراحل سير العمل.
5. صيانة منخفضة وتشغيل هادئ
على عكس المغذيات الميكانيكية التقليدية، لا يتطلب هذا النموذج الكهرومغناطيسي أي مواد تشحيم، كما أنه خالٍ من أجزاء النقل المعرضة للتلف، مما يجعله سهل الصيانة للغاية. ويساهم التخلص من الاحتكاك الميكانيكي أيضاً في تقليل الضوضاء والاهتزازات أثناء التشغيل، مما يوفر بيئة عمل أكثر هدوءاً وراحة للعاملين في الموقع.
دليل اختيار وحدة التغذية الاهتزازية الكهرومغناطيسية
لتحقيق أقصى أداء وعمر افتراضي لوحدة التغذية الاهتزازية الكهرومغناطيسية، من الضروري اختيار الطراز المناسب بناءً على خصائص المواد الخاصة بك، ومتطلبات الإنتاج، ومعايير الصناعة. فيما يلي دليل مُنظّم لمساعدتك على اتخاذ قرار مدروس، بالإضافة إلى تطبيقات صناعية رئيسية تُقدّم فيها وحدات التغذية لدينا قيمة استثنائية.
1. خصائص المواد

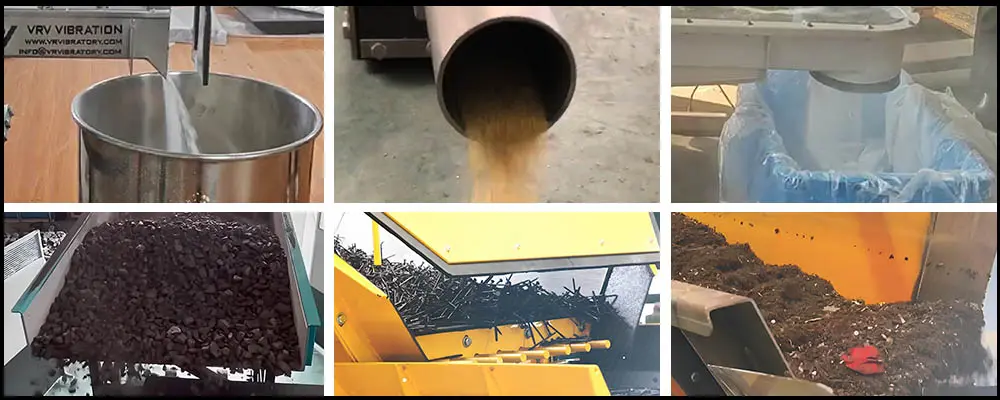

تطبيقات المغذيات الاهتزازية الكهرومغناطيسية مع مواد سائبة متنوعة
عند اختيار وحدة تغذية اهتزازية كهرومغناطيسية، اسم المادة، والكثافة الظاهرية، وحجم الجسيمات تُعدّ هذه المعايير أساسية وتشكل أساس اختيارك. بالإضافة إلى ذلك، هناك عوامل حاسمة أخرى مثل خصائص المادة. زاوية الراحة، ودرجة حرارة التشغيل المحيطة، وقابلية التدفق نقدم مزيدًا من المعلومات لضمان الأداء الأمثل والتوافق. بالنسبة للمساحيق الناعمة والمتماسكة ذات السيولة الضعيفة، نوصي باستخدام وحدة تغذية أنبوبية ذات تصميم محكم الإغلاق ومعايير اهتزاز قابلة للتعديل لمنع التكتل وضمان تدفق منتظم. أما بالنسبة للمواد الحبيبية أو المتكتلة ذات زاوية الاستقرار العالية، فإن وحدة التغذية الحوضية ذات الميل الحاد وسعة الاهتزاز العالية تُعد مثالية لتسهيل تدفق المواد بسلاسة. في البيئات ذات درجات الحرارة العالية أو البيئات المسببة للتآكل، يضمن اختيار وحدة تغذية مصنوعة من مواد مقاومة للحرارة أو الفولاذ المقاوم للصدأ المتانة والموثوقية.
2. الطاقة الإنتاجية ومتطلبات الإنتاج
قم بمطابقة قوة وسعة اهتزاز جهاز الاهتزاز الكهرومغناطيسي مع احتياجاتك القدرة على مناولة المواد في الساعة . بالنسبة للسيناريوهات التي تتطلب جرعات وخلطات عالية الدقة، مثل تركيبات الأغذية وخلط المواد الكيميائية، نوصي باستخدام نماذج مزودة بـ التحكم في السرعة المتغيرة لتحقيق دقة تغذية مستقرة من ±1% .
3. مواد البناء

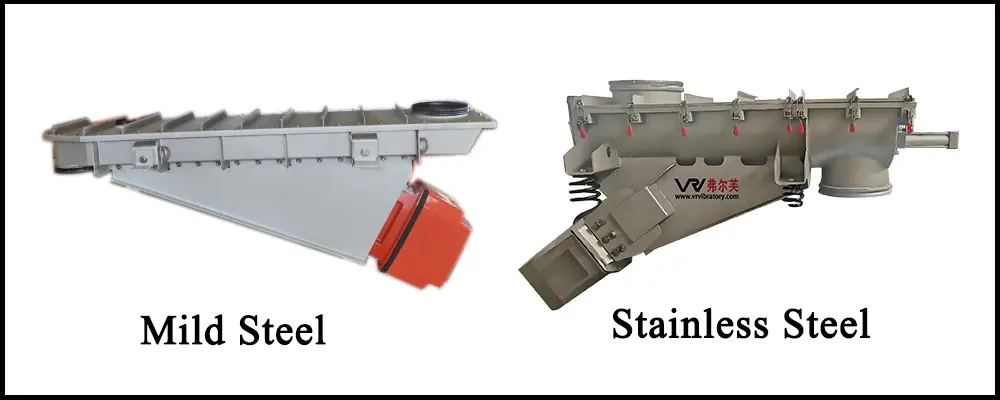

مغذي اهتزازي كهرومغناطيسي: هيكل من الفولاذ الطري مقابل هيكل من الفولاذ المقاوم للصدأ
تُعدّ مادة التلامس في وحدة التغذية الاهتزازية الكهرومغناطيسية عاملاً حاسماً يُحدد مستوى نظافتها ومقاومتها للتآكل وعمرها الافتراضي. بالنسبة للتطبيقات الصناعية العامة التي تستخدم مواد غير قابلة للتآكل ولا تتطلب متطلبات نظافة خاصة (مثل التعدين والمعادن ومواد البناء)، الفولاذ الكربوني يُعدّ هذا الخيار الأكثر فعالية من حيث التكلفة، ويتميز بقوة موثوقة ومقاومة عالية للتآكل. وهو مناسب لقطاعات تصنيع الأغذية، والصناعات الكيميائية اليومية، والصناعات الخفيفة التي تتطلب تنظيفًا أساسيًا ومقاومة للصدأ. الفولاذ المقاوم للصدأ 304 يُوصى به لسطحه الأملس وسهولة تنظيفه ومقاومته المعتدلة للتآكل. يُستخدم في بيئات العمل التي تتطلب مستوى عالٍ من النظافة، أو في بيئات مُسببة للتآكل، أو في بيئات ملامسة للأغذية (بما في ذلك مكونات الأغذية، والمواد الخام الصيدلانية، والمضافات الكيميائية). الفولاذ المقاوم للصدأ 316L وهو الخيار الأمثل، الذي يفي بمعايير النظافة الدولية الصارمة ويوفر مقاومة فائقة للتآكل وأداءً مستقراً على المدى الطويل.
4. مسافة النقل
وحدة التغذية الاهتزازية الكهرومغناطيسية: مسافة النقل ومخطط تدفق المواد
المسافة المنقولة، والتي تُعرَّف بأنها المسافة المركزية بين مدخل التغذية ومخرج التفريغ يُعدّ عاملًا حاسمًا في اختيار وحدة التغذية الاهتزازية الكهرومغناطيسية المناسبة. بالنسبة لتطبيقات النقل لمسافات قصيرة، تضمن النماذج القياسية تدفقًا مستقرًا وسلسًا للمواد. أما بالنسبة لمتطلبات النقل لمسافات متوسطة وطويلة، فنوصي باستخدام وحدات تغذية ذات معايير اهتزاز مُحسّنة وحوض أو أنبوب مُدعّم هيكليًا للحفاظ على أداء تغذية ثابت على امتداد مسار النقل بأكمله.
5. أبعاد المدخل والمخرج

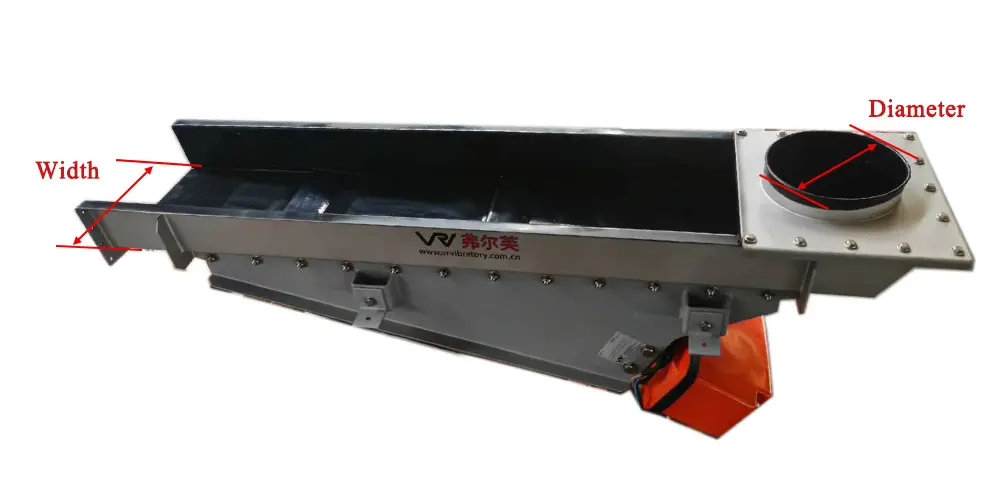

مغذي اهتزازي كهرومغناطيسي: مخطط أبعاد المدخل والمخرج (عرض الحوض وقطر المخرج)
تُعدّ أبعاد المدخل والمخرج من أهمّ معايير التوافق في وحدة التغذية الاهتزازية الكهرومغناطيسية. يجب تحديدها وفقًا لحجم وصلات المعدات السابقة واللاحقة (مثل الصوامع والقواديس وآلات المعالجة) لضمان وصل المواد بسلاسة، وتجنّب انسكابها أو انسدادها. كما تُساعد فتحات المدخل والمخرج ذات الحجم المناسب على الحفاظ على كفاءة تغذية ثابتة، والتكيّف مع متطلبات الإنتاجية وحجم الجسيمات الفعلية.
6. تشطيبات الأسطح الداخلية والخارجية

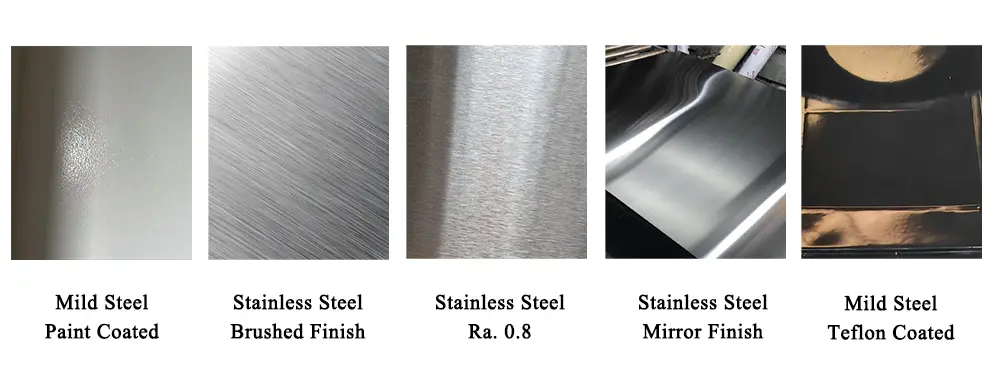

وحدة التغذية الاهتزازية الكهرومغناطيسية: التشطيبات السطحية الداخلية والخارجية الشائعة
تؤثر معالجة الأسطح الداخلية والخارجية للمغذي بشكل مباشر على سهولة التنظيف ومقاومة التآكل وعمر الخدمة. في التطبيقات الصناعية العامة، توفر التشطيبات السطحية القياسية، مثل السفع الرملي أو الطلاء الواقي، مقاومة موثوقة للتآكل والصدأ. أما في الصناعات الغذائية والصيدلانية وغيرها من التطبيقات التي تتطلب معايير صحية عالية، فيُنصح بالتلميع الميكانيكي أو التلميع المرآوي، حيث يُنتج سطحًا أملسًا غير لزج يسهل تنظيفه ويمنع تراكم المواد أو التلوث البكتيري. في البيئات المسببة للتآكل، يمكن تطبيق معالجات سطحية متخصصة مضادة للتآكل لتعزيز المتانة في ظل ظروف التشغيل القاسية.
7. قيود التركيب
8. معايير الصناعة
مواصفات وحدة التغذية الاهتزازية الكهرومغناطيسية
المعلمة
التكوين القياسي
سعة
أقصى إنتاجية: 1000 طن في الساعة
وضع النقل
الاستمرارية
دقة التغذية
0.1%
مسافة كونينج
أقصى ارتفاع 12000 مم
عرض
الحد الأقصى 3500 مم
تردد الاهتزاز
33 هرتز، 50 هرتز، 60 هرتز (حسب الطلب)
مادة ماكون
الفولاذ الطري، الفولاذ المقاوم للصدأ (حسب الطلب)
درجة الحماية
IP55

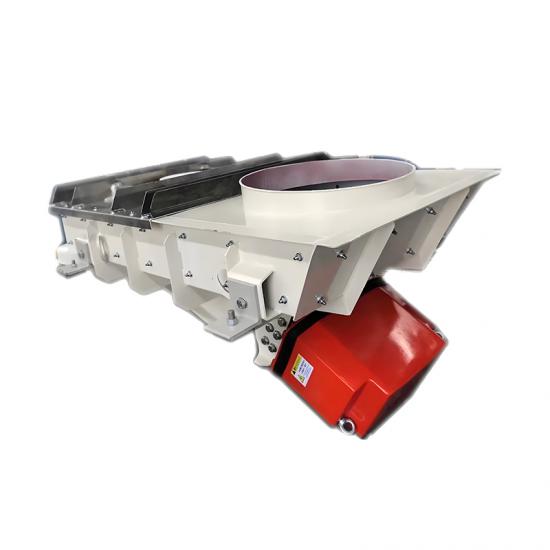

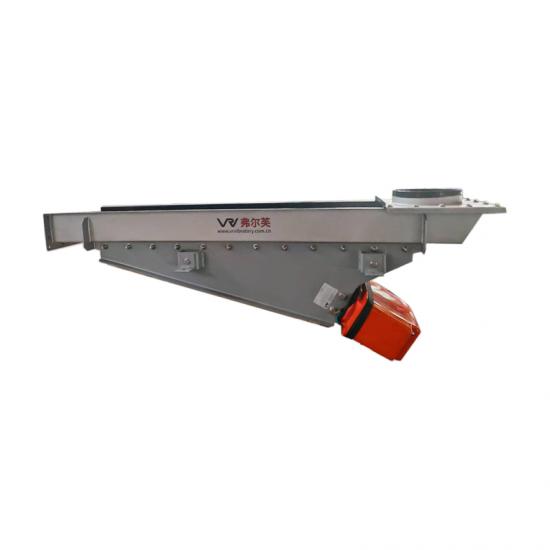

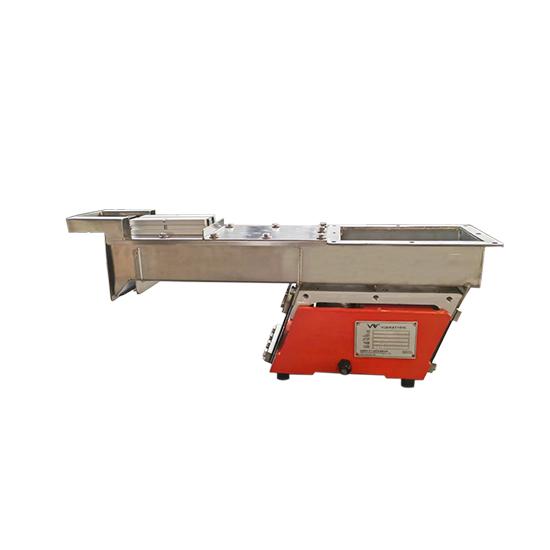

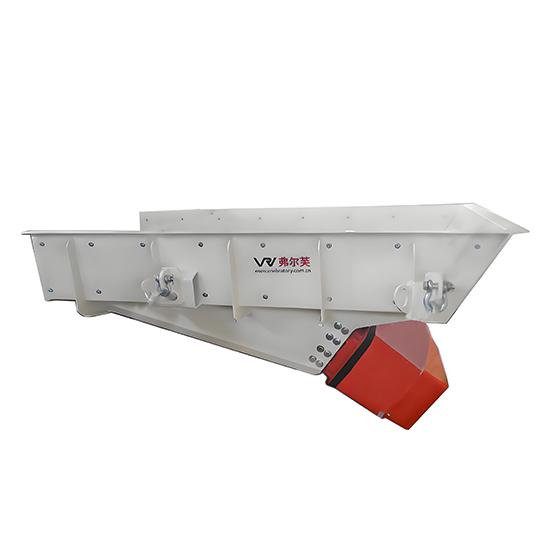

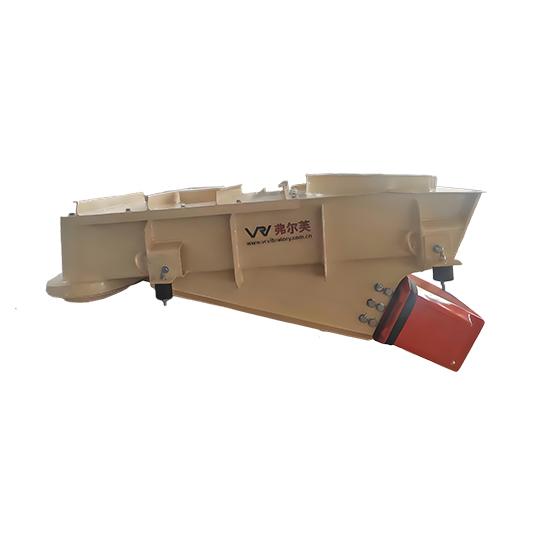

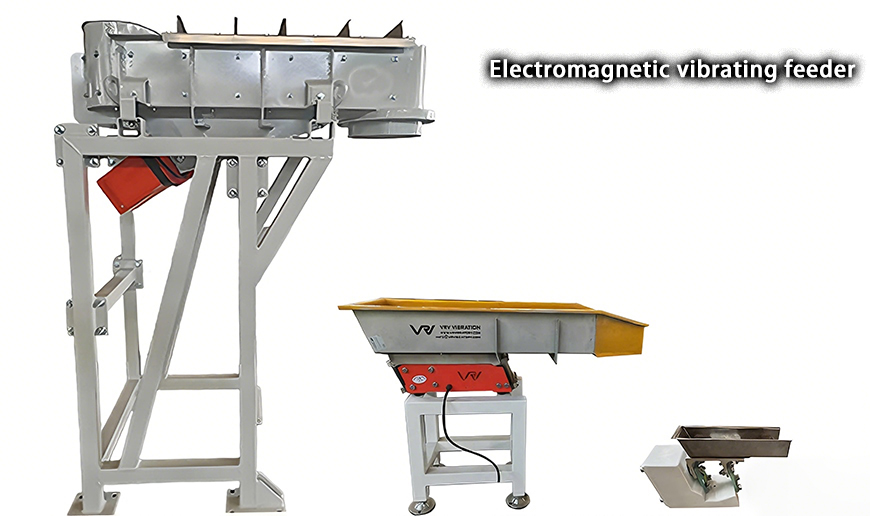

مغذيات اهتزازية كهرومغناطيسية مصممة حسب الطلب بأحجام مختلفة
وظائف وحدة التغذية الاهتزازية الكهرومغناطيسية
1. نقل المواد: استخراج المواد السائبة والحبيبية والمسحوقة من معدات التخزين مثل الصناديق والقواديس، وتوصيلها بسلاسة إلى معدات المعالجة اللاحقة بما في ذلك الكسارات والغربال.
2. التغذية الموحدة: التحكم بدقة في معدل تدفق المواد عن طريق ضبط تردد وسعة الاهتزاز، مما يمنع الانقطاعات أو فقدان الكفاءة في المعدات اللاحقة بسبب التغذية الزائدة أو التغذية الناقصة.
3. الفحص الأولي: استخدم الاهتزاز لفصل الشوائب الدقيقة أو الجزيئات غير المطابقة للمواصفات من المادة، مما يوفر تنقية أولية للمعالجة اللاحقة.
4. التغذية الموجهة: من خلال ضبط زاوية ميل المعدات واتجاه الاهتزاز، يمكن توزيع المواد بالتساوي عبر معدات الاستقبال على طول مسار محدد، مما يضمن جودة معالجة متسقة.
التعليمات
س1. هل يمكن أن تتطابق خصائصها مع خصائص موادها؟ على سبيل المثال، هل حجم الجسيمات والرطوبة وقابلية التآكل للمواد متوافقة مع المعدات؟ أ: يتميز جهاز التغذية الاهتزازي الكهرومغناطيسي بمرونة تصميم قوية ويمكن أن يكون متوافقًا مع المواد ذات الخصائص المختلفة.
س2 هل يمكن التحكم بدقة في سرعة النقل؟ أ: يمكن للمغذي الاهتزازي الكهرومغناطيسي ضبط سرعة النقل بدقة من خلال وحدة التحكم.
س3. هل يمكن تخصيص الجهد والتردد؟ أ: نعم.
الربع الرابع هل حجم التغذية يلبي متطلبات خط الإنتاج؟ هل يمكن تحقيق تغذية مستمرة ومنتظمة؟ أ: يمكن للمغذي الاهتزازي الكهرومغناطيسي تحقيق التغذية المستمرة والمنتظمة والمتقطعة.
س5. ما مدى استقرار تشغيل المعدات؟ ما هو معدل الأعطال وعمر الخدمة؟ أ: بفضل هيكلها البسيط، تعمل وحدة التغذية الاهتزازية الكهرومغناطيسية بثبات مع معدل فشل منخفض ولها عمر خدمة يتراوح من 3 إلى 5 سنوات.
س6. كيفية تركيب وتشغيل المعدات؟ أ: لا يحتاج جهاز التغذية الاهتزازي الكهرومغناطيسي إلا إلى التثبيت في الموقع باستخدام الأقواس والتعليقات ويمكن استخدامه بعد التركيب.
س7. ما هي مدة الضمان؟ أ: سنة واحدة.
س8. ما هي شروط التسعير وشروط الدفع لديكم؟ أ: اليورو والدولار الأمريكي؛ EXM/FOB/CIF
س9. كيف نضمن الجودة؟ أ: تُزوّد VRV كل جهاز برقم تسلسلي فريد، مما يُسهّل تتبّع معايير التصميم ويضمن استمرارية الخدمة لسنوات. وتتحمل VRV مسؤولية كل جهاز بشكل دائم. يقوم مهندسونا بتحليل أي مشكلة قد تطرأ خلال دورة حياة أجهزة الاهتزاز من VRV لإيجاد الحل الأمثل. كما تُبدي شركتنا استعدادها لتقديم الدعم لخبراء الصيانة الميدانيين ومهندسي الصيانة لدى عملائنا، وتزويدهم ببيانات الاختبار والنصائح اللازمة لمساعدتهم في حل المشكلات.
إذا كان لديك أي استفسار آخر، فلا تتردد في الاتصال بنا!
تطبيقات المغذيات الاهتزازية الكهرومغناطيسية
صناعة الزجاج: في عملية إنتاج الزجاج، لا غنى عن استخدام المغذيات الاهتزازية ذات الفتحات لنقل المواد الخام، مثل رمل الكوارتز وكربونات الصوديوم والحجر الجيري، وغيرها. تتولى هذه المغذيات مسؤولية نقل المواد الخام من مستودع التخزين إلى الفرن. كما تُستخدم المغذيات الاهتزازية في إعادة تدوير الزجاج المُستعمل.

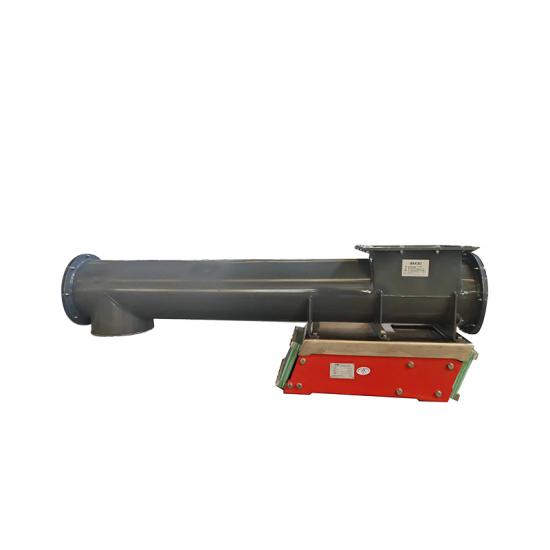

صناعة الأغذية: تُستخدم مغذيات الاهتزاز الكهرومغناطيسي من النوع الأنبوبي بشكل متكرر في صناعة الأغذية نظرًا لمزايا التغذية الدقيقة التي توفرها، وذلك لنقل الدقيق والسكر والتوابل والمكسرات والحبوب وما إلى ذلك.
الصناعة الكيميائية: غالبًا ما تتطلب الصناعة الكيميائية دقة عالية في نقل المواد. وتُعدّ مغذيات الاهتزاز الكهرومغناطيسي الصغيرة شائعة الاستخدام في هذه الصناعة نظرًا لصغر حجمها ودقتها العالية. وتلعب هذه المغذيات دورًا بالغ الأهمية في التجارب المخبرية وعملية إنتاج المنتجات المطاطية والبلاستيكية.
بالإضافة إلى ذلك، يمكن أيضًا تطبيق مغذيات الاهتزاز الكهرومغناطيسي على صناعات مثل الفحم ومواد البناء والأدوية والتعدين وما إلى ذلك، لنقل وتغذية المواد الكتلية والحبيبية والمسحوقة.
ما الذي تمتلكه VRV
VRV هو محترف الكهرومغناطيسية مقابل يهتز f المغذيات الشركة المصنعة من الصين، ويمكننا تخصيص جميع أنواع المغذيات الاهتزازية الكهرومغناطيسية حسب الطلب.
1. التكنولوجيا: لقد أتقنت شركة VRV التكنولوجيا الأساسية لمعدات الاهتزاز. تعمل الهزازات الكهرومغناطيسية عالية الجودة على جعل قوة الاهتزاز أكثر استقرارًا واستدامة. كما يعمل التصميم الهيكلي العلمي على تحسين كفاءة النقل وتقليل الأضرار التي يسببها الاهتزاز للمعدات؛
2- السعر: جميع معدات الإنتاج والمواد والموظفين من الصين، وبأسعار أكثر تنافسية؛
3. خدمة ما بعد البيع: فترة ضمان لمدة عام واحد؛ دعم فني دائم؛
4. الخبرة: تتمتع شركة VRV بخبرة واسعة في مجال المعدات الاهتزازية، والتي يتم تطبيقها في مختلف الصناعات، وتتعاون مع مئات الشركات المحلية والأجنبية.
