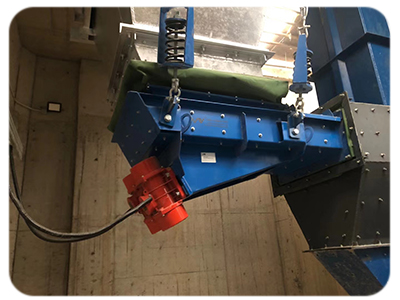

مبدأ عمل وحدة التغذية الاهتزازية
تعتمد آلية عمل المغذي الاهتزازي على استغلال القوة المحركة الناتجة عن الاهتزاز، مما يؤدي إلى اهتزاز الصينية أو الأنبوب بشكل دوري في اتجاه محدد. وبفعل الاهتزاز، تتغلب المواد على قوة الاحتكاك بينها وبين الحوض، فتتحرك للأمام في مسار مستمر ومنتظم. وبذلك، يتم نقل المواد من الصومعة إلى المعدات اللاحقة (مثل الكسارات والناقلات) بكميات محددة. ويمكن التحكم في تردد الاهتزاز وسعته من خلال ضبط معلمات المحرك، مما يتيح التكيف مع متطلبات نقل المواد المختلفة.

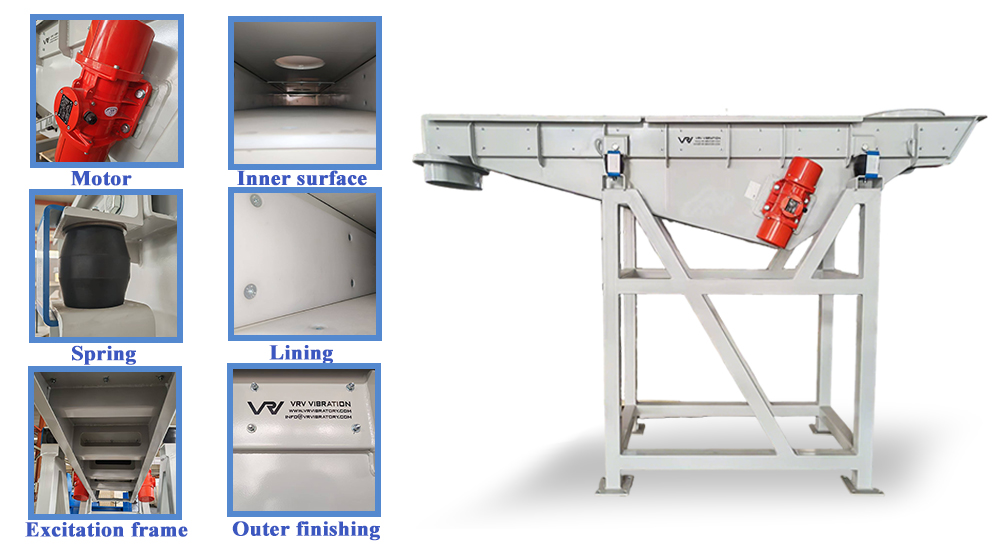

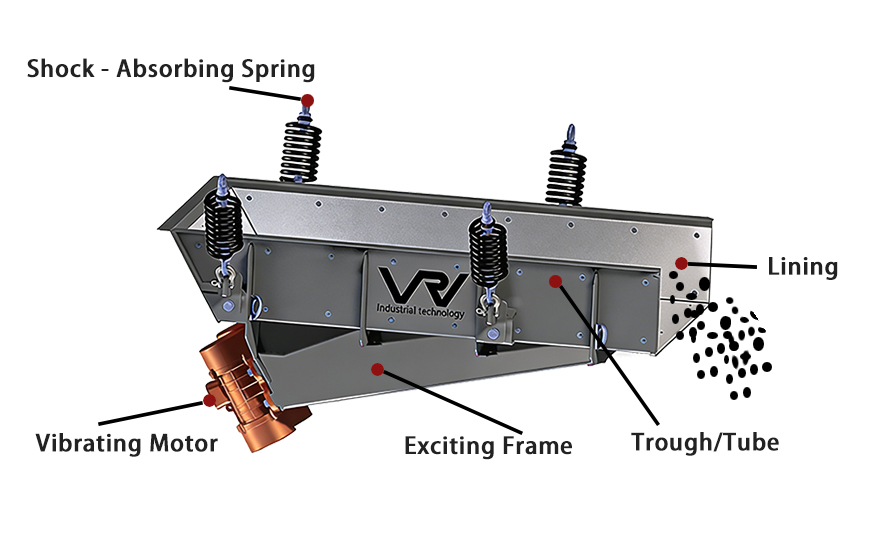

تصميم وحدة تغذية اهتزازية
يتكون المغذي الاهتزازي بشكل أساسي من مكونات مثل المحركات الاهتزازية، والإطارات المثيرة، والصواني/الأنابيب، والزنبركات الممتصة للصدمات، والبطانات المقاومة للتآكل، والدعامات.
مواصفات وحدة التغذية الاهتزازية
يدعم نظام التغذية الاهتزازية VRV خدمات مخصصة شاملة. فبحسب متطلبات العملاء الأساسية، كظروف الإنتاج الفعلية، وخصائص المواد (مثل حجم الجسيمات، والرطوبة، والكثافة النوعية)، ومتطلبات السعة، وقيود مساحة التركيب، يمكن تعديل مواصفات الجهاز، وحجم المدخل، وسرعة التفريغ، وتردد الاهتزاز، ومادة الهيكل (مثل الفولاذ الكربوني العادي، والفولاذ المقاوم للصدأ، والسبائك المقاومة للتآكل)، وتكوينات الوظائف المساعدة، بمرونة تامة. ويوفر هذا النظام حلول تغذية أكثر مرونة لتلبية احتياجات الإنتاج الخاصة بمختلف الصناعات (كالتعدين، ومواد البناء، والهندسة الكيميائية، والمعادن، وغيرها)، مما يُسهم في تحسين كفاءة الإنتاج واستقرار نقل المواد.
|
طول |
يصل إلى 12000 مم |
|
عرض |
يصل ارتفاعه إلى 3500 متر |
|
سعة |
تصل إلى 2000 طن في الساعة |
|
نوع محرك الأقراص |
محرك اهتزازي أو هزاز كهرومغناطيسي |
|
زاوية التركيب |
0-5 درجة |
|
مادة الجسم |
الفولاذ الطري، أو الفولاذ المقاوم للصدأ، أو مواد أخرى غير معدنية |
|
معالجة السطح |
التلميع، والطلاء، والتفجير الرملي، وما إلى ذلك |
اختيار وحدة التغذية الاهتزازية
يُعد اختيار وحدة التغذية الاهتزازية عاملاً حاسماً في تحديد كفاءة الإنتاج، واستقرار التشغيل، والتكاليف الإجمالية، كما أنه عنصر أساسي في سلاسة تشغيل خط الإنتاج. وقد يؤدي الاختيار غير المناسب إلى مشاكل مثل انخفاض كفاءة الإنتاج وزيادة تآكل المعدات. ولاختيار وحدة تغذية اهتزازية أكثر ملاءمة، نحتاج إلى فهم النقاط التالية:
1. المواد
تتعامل المغذيات الاهتزازية بشكل أساسي مع المواد السائبة، بما في ذلك المواد المسحوقة والحبيبية والمتكتلة وبعض المواد اللزجة.
‣ فئة الخام: خام الحديد، الحجر الجيري، الجرانيت، البازلت، الفحم، فحم الكوك، إلخ.
‣ فئة مواد البناء: الأسمنت والرمل والحصى، الركام، الجبس، قوالب الطوب والبلاط، إلخ.
‣ الفئة الكيميائية: الأسمدة، رماد الصودا، حبيبات الملح، المساحيق الكيميائية (بدون تآكل قوي أو لزوجة)، إلخ.
‣ فئة الحبوب: الحبوب الحبيبية مثل القمح والذرة والأرز وفول الصويا والمواد الخام للأعلاف.
‣ فئات أخرى: الخبث، ومخلفات التعدين، ونفايات البناء، وحطام المعادن، وغيرها من النفايات المعاد تدويرها أو الصناعية.
2. حجم الخامة
3. الكثافة الظاهرية للمادة
4. هيكل وحدة التغذية الاهتزازية

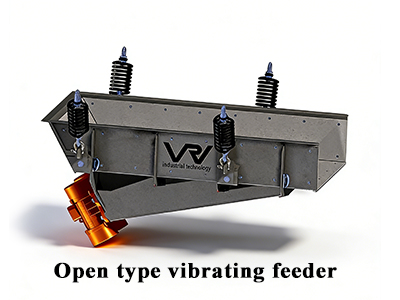

‣ وحدة التغذية الاهتزازية المفتوحة: تتميز ببنية بسيطة، مما يجعل تركيبها وفحصها وصيانتها اليومية سهلة. كما يسهل مراقبة حالة نقل المواد، مما يتيح إجراء التعديلات في الوقت المناسب. وهي مناسبة لمواقع العمل التي تحتوي على جزيئات كبيرة الحجم ومواد متكتلة، حيث يقل احتمال انسدادها، كما أنها لا تتطلب مستوى عالٍ من إحكام الإغلاق.

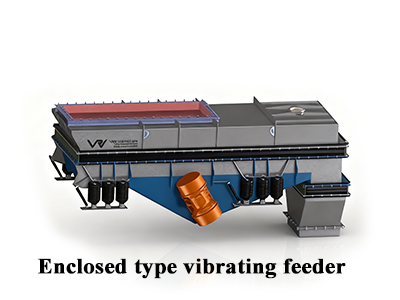

‣ وحدة تغذية اهتزازية مغلقة: تمنع بشكل فعال تعرض المواد للرطوبة أو التلوث. كما تمنع تسرب الغبار، وهي مناسبة لنقل المواد المعرضة لإثارة الغبار، أو السامة، أو المسببة للتآكل، أو ذات القيمة العالية.
5. القدرة على النقل
6. المادة الرئيسية
‣ يتميز جهاز التغذية الاهتزازي المصنوع من الفولاذ المقاوم للصدأ بمقاومته للتآكل والصدأ، وسهولة تنظيفه وتعقيمه، كما أنه يفي بالمعايير الصحية للصناعات الغذائية والدوائية. يتميز الجهاز ببساطة تركيبه وسهولة صيانته وسلاسة تشغيله وانخفاض مستوى الضوضاء. ويمكن تحقيق تغذية منتظمة وكمية دقيقة من خلال ضبط قوة الاهتزاز. كما يمكن تصميمه بمرونة في هياكل مختلفة وفقًا لاحتياجات خط الإنتاج، وهو مناسب لمختلف سيناريوهات التركيب. ويمكنه نقل مواد متنوعة، مثل المواد الحمضية والقلوية والرطبة، وهو مناسب لعمليات الخلط والقياس وغيرها من مراحل الإنتاج الآلي.

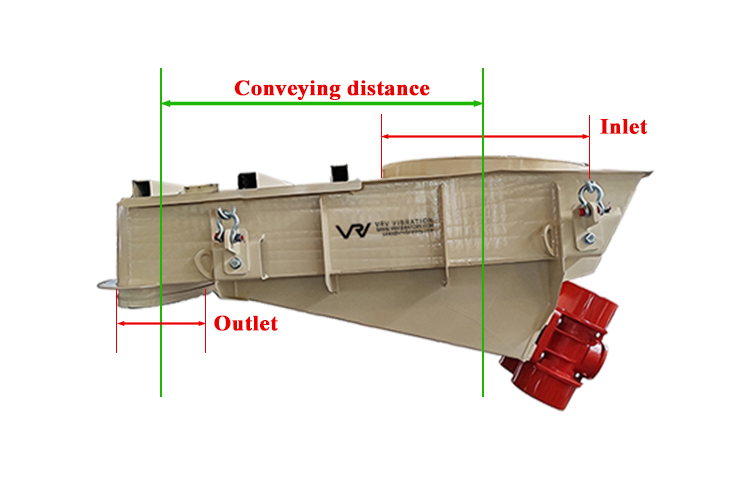

7. مسافة النقل
8. أبعاد المدخل والمخرج
9. معالجة السطح

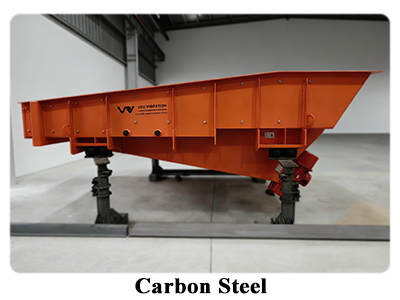

تهدف معالجة سطح مغذيات الاهتزاز المصنوعة من الفولاذ الكربوني بشكل أساسي إلى منع التآكل، وتحسين مقاومة التآكل، وتعزيز المظهر، أو إضفاء وظائف محددة عليها. وتشمل الطرق الشائعة الطلاء، والحماية بالطلاء المعدني، والتبطين الداخلي، والتنظيف بالرمل.
تتميز مغذيات الاهتزاز المصنوعة من الفولاذ المقاوم للصدأ بمقاومة جيدة للتآكل. وتتمحور معالجة سطحها حول تحسين المظهر الخارجي، وتعزيز مقاومة التآكل، وتقليل خشونة السطح، وإزالة عيوب التصنيع. وتشمل طرق المعالجة الشائعة ما يلي: التخليل والتخميل، والسفع الرملي، والتلميع، ومعالجة سحب الأسلاك.
10. متطلبات أخرى
‣ محرك مقاوم للانفجار
‣ بطانة
‣ طريقة التركيب: الدعم من الأرضية أو التعليق
‣ التحكم في السرعة FC
مزايا وحدة التغذية الاهتزازية
1. تغذية منتظمة ومستقرة
يمكن التحكم بدقة في قدرة التغذية عن طريق ضبط تردد الاهتزاز وسعته. ويقلل ذلك من احتمالية حدوث حالات مثل انسداد المواد وانقطاع التغذية، مما يجعله مناسبًا لمتطلبات التشغيل المستمر لخطوط الإنتاج الآلية.
2. مجموعة واسعة من المواد القابلة للتطبيق
يمكنها نقل المواد الحبيبية والمسحوقية والكتلية بسلاسة، وكذلك المواد الرطبة والمواد ذات اللزوجة المنخفضة نسبيًا، مما يجعلها متعددة الاستخدامات بشكل كبير.
3. هيكل بسيط وسهولة الصيانة
تتكون الآلة بأكملها من عدد قليل من المكونات ولا تحتوي على آلية نقل معقدة. التنظيف والصيانة اليومية سهلة، مع معدل أعطال منخفض وتكاليف صيانة منخفضة نسبياً.
4. استهلاك منخفض للطاقة وضوضاء منخفضة
بفضل محركات الاهتزاز، يتميز هذا الجهاز باستهلاك منخفض للطاقة. علاوة على ذلك، فإن مستوى ضوضاء الاهتزاز أثناء التشغيل أقل نسبياً من مستوى ضوضاء معدات التغذية التقليدية، مما يقلل من تأثيره على بيئة العمل.
5. تركيب مرن ومريح
يتميز بحجمه الصغير ويمكن تركيبه أفقياً أو مائلاً. كما يمكن توصيله بمرونة بمعدات مثل الكسارات والغربالات، مما يجعله مناسباً لمختلف تصميمات الإنتاج.
تطبيق وحدة التغذية الاهتزازية
بفضل مزاياها الأساسية المتمثلة في التغذية المستمرة والمنتظمة، والتحكم الدقيق في كمية التغذية، وقابليتها للتكيف مع مختلف المواد (الحبيبية، والمسحوقة، والكتلية)، تُستخدم وحدة التغذية الاهتزازية على نطاق واسع في بداية خطوط الإنتاج في صناعات مثل التعدين، والمعادن، ومواد البناء، والهندسة الكيميائية. فهي لا تقتصر على مواءمة دورات معالجة المعدات مثل الكسارات والغربال فحسب، بل تمنع أيضًا مشاكل مثل انسداد المواد وتكدسها، مما يقلل من تآكل المعدات. علاوة على ذلك، يمكنها تحقيق التوزيع الآلي للمواد من خلال تعديل تردد التحويل، مما يساعد العملاء على تحسين كفاءة خط الإنتاج، واستقرار جودة المنتج، وخفض تكاليف العمالة.
التعليمات
س1: ما هي الاختلافات في اختيار النموذج بين النماذج الثقيلة للتعدين والنماذج الخفيفة لتطبيقات الأغذية؟
أ1: بالنسبة لتطبيقات التعدين الشاقة، اختر حوضًا سميكًا مع بطانة مقاومة للتآكل، ونوابض عالية القوة، وهزازًا قويًا. يجب تدعيم الأساس وتوفير مساحة كافية للحماية. أما بالنسبة لتطبيقات الأغذية، فاختر موادًا من الفولاذ المقاوم للصدأ، وهيكلًا سهل الفك والتنظيف، وخاليًا من الزوايا الميتة. يجب أن يكون كل من السعة والتردد معتدلين لتجنب تناثر المواد وتراكمها. عند الضرورة، جهّزه بغطاء مانع للغبار والتلوث المتبادل.
س2: كيف نختار بين تركيب وحدة التغذية الاهتزازية المعلقة ووحدة التغذية الاهتزازية المثبتة؟
A2: يتميز النوع الثابت بصلابة جيدة وسهولة الصيانة، مما يجعله مناسبًا لمحطات العمل الثابتة والتطبيقات الشاقة. أما النوع المعلق، فهو مناسب للأماكن ذات المساحة المحدودة والتي تتطلب ضبطًا دقيقًا لزاوية الميل. من الضروري التأكد من تساوي أطوال قضبان التعليق وتوحيد الشد لتجنب التأرجح الجانبي.
س3: ما الذي يجب فعله إذا لم يهتز جهاز التغذية الاهتزازي أو كان يعمل بشكل متقطع بعد بدء التشغيل؟
ج٣: أولاً، افحص الأجزاء الكهربائية: المصهرات، والملفات، ومجموعات التوصيل، والتأريض، وتأكد من عدم وجود دوائر قصر أو دوائر مفتوحة أو تشغيل أحادي الطور. ثم، افحص الأجزاء الميكانيكية: تأكد من عدم احتكاك الغطاء الواقي بالكتلة اللامركزية، ومن عدم تعطل المهتز، ومن عدم كسر النوابض. أخيراً، تأكد من تشغيله تحت الحمل. أفرغ الحوض وحاول مرة أخرى.
س4: ما الذي يجب فعله إذا كانت التغذية غير منتظمة، فأحياناً أكثر وأحياناً أقل؟
ج٤: أولًا، ثبّت المواد الواردة ومستوى المواد في الصومعة لتجنب الصدمات وانقطاع التغذية. ثم، اضبط معايير الاهتزاز (السعة/التردد/قوة الإثارة) لضمان تعارض اتجاهي دوران المحركين وتوافق أطوارهما. تحقق من عدم وجود تشوه في جسم الحوض، أو سقوط البطانة، أو إجهاد في النوابض. أصلحها أو استبدلها عند الضرورة. بالنسبة للمواد الرطبة واللزجة، تحكم في الرطوبة وركّب أجهزة لكسر الأقواس أو منع الانسداد.

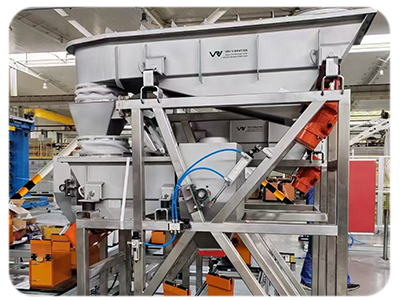

مصنع ومورد مغذيات اهتزازية
VRV هو محترف وحدة تغذية اهتزازية الشركة المصنعة من الصين، ويمكننا تخصيص جميع أنواع المغذيات الاهتزازية الكهرومغناطيسية حسب الطلب.
1. التكنولوجيا: لقد أتقنت شركة VRV التكنولوجيا الأساسية لمعدات الاهتزاز. تعمل الهزازات الكهرومغناطيسية عالية الجودة على جعل قوة الاهتزاز أكثر استقرارًا واستدامة. كما يعمل التصميم الهيكلي العلمي على تحسين كفاءة النقل وتقليل الأضرار التي يسببها الاهتزاز للمعدات؛
2- السعر: جميع معدات الإنتاج والمواد والموظفين من الصين، وبأسعار أكثر تنافسية؛
3. خدمة ما بعد البيع: فترة ضمان لمدة عام واحد؛ دعم فني دائم؛
4. الخبرة: تتمتع شركة VRV بخبرة واسعة في مجال المعدات الاهتزازية، والتي يتم تطبيقها في مختلف الصناعات، وتتعاون مع مئات الشركات المحلية والأجنبية.
