في الإنتاج الصناعي، يُعد النقل الفعال والمستقر للمواد هو المفتاح لزيادة القدرة الإنتاجية.نظام النقل الاهتزازي الصناعي VRVهو الحل الأمثل للتعامل مع المواد السائبة.

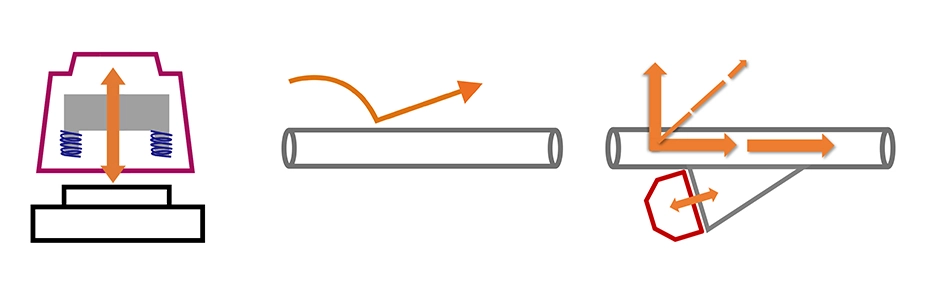

مبدأ عمل ناقل التغذية الاهتزازي
يعتمد المغذي الاهتزازي على مبدأ الاهتزاز لنقل المواد. تُولّد قوى إثارة دورية من مصادر اهتزازية، مثل المُثيرات الكهرومغناطيسية والكتل اللامركزية الحركية، مما يُؤدي إلى اهتزاز جسم حوض التغذية بتردد وسعة محددين. تتأثر المواد الموجودة في الحوض بالاهتزاز وتتحرك للأمام بشكل قفزي مستمر في اتجاه النقل. يمكن ضبط سرعة التغذية عن طريق تنظيم تردد أو سعة الاهتزاز أو التحكم في وقت عمل مصدر الاهتزاز، وذلك لنقل المواد بالتساوي وبشكل مستمر وكمي إلى الموضع المحدد.
مزايا وحدة التغذية الاهتزازية
١. هيكل بسيط. المكونات الأساسية لوحدة التغذية الاهتزازية هي الهزاز وحوض النقل فقط. يُستخدم الهزاز لتوليد قوة الاهتزاز، بينما يُستخدم حوض النقل لحمل المواد. تتميز وحدة التغذية الاهتزازية بمتانتها ومتانتها. حتى عند تشغيلها على مدار الساعة طوال أيام السنة، لا تتعرض للتلف أو التآكل تقريبًا، مما يقلل بشكل كبير من معدل الأعطال وتكاليف الصيانة.
2. نقل موحد وحماية خصائص المواد.وحدة تغذية اهتزازية خطيةيستخدم هذا النظام الاهتزاز الدوري الناتج عن الهزاز لجعل حركات القذف والانزلاق للمواد في حوض التغذية أقل، مما يُسهّل نقلها. تُشكّل هذه الطريقة الاهتزازية طبقة متدفقة موحدة من المواد في الحوض، مما يمنع تراكمها وانسدادها. كما تضمن هذه الطريقة انتظام نقل المواد، وتجنّب أيضًا تلف خصائصها الناتج عن البثق.
٣. أداء إحكام عالي. يمكن استخدام الناقل الاهتزازي بتصميمات أنبوبية ومربعة مغلقة. تُستخدم حلقات مانعة للتسرب (O-rings) ووصلات فولاذية عند مداخل ومخارج ومفاصل المكونات المتحركة، مما يضمن أداء إحكام عاليًا ويمنع تلوث الغبار.
٤. مناسب للمراقبة والتنظيف. VRVشركة تصنيع المغذيات الاهتزازيةيتم تصميم فتحات مراقبة متعددة وأغطية قابلة للفصل على وحدة التغذية الاهتزازية وفقًا لمتطلبات العميل، وهو ما يكون مناسبًا للمراقبة أثناء نقل المواد وتنظيف المعدات بعد التشغيل طويل الأمد.
٥. مجموعة واسعة من المواد القابلة للتطبيق. وحدة التغذية الاهتزازية قادرة على معالجة المواد الدقيقة، والمساحيق، والحبيبات، والمواد السائبة بأحجام وخصائص مختلفة، من مسحوق الحليب وكربونات الكالسيوم إلى الفحم والخامات.

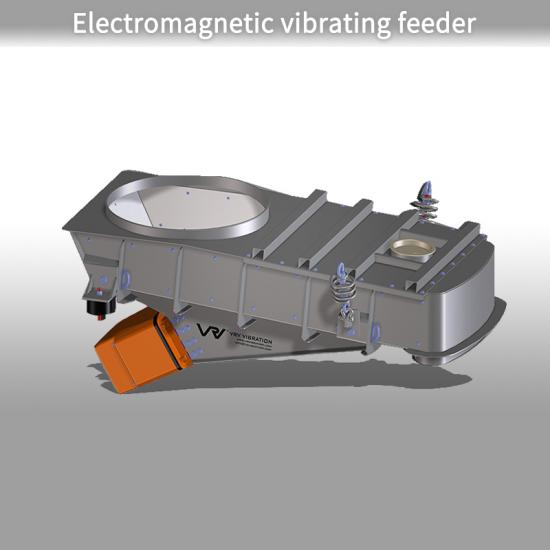

٦. دقة نقل عالية وضوضاء منخفضة. نظام VRVوحدة تغذية اهتزازية كهرومغناطيسيةيتم تشغيله بواسطة اهتزاز كهرومغناطيسي VRV، والذي يمكنه تحقيق تنظيم السرعة بشكل مستمر من 0 - 100٪، والبدء والتوقف على الفور دون تأخير، وضوضاء التشغيل أقل من 80 ديسيبل.
٧. تشغيل وتحكم آليان. يمكن التحكم في وحدة التغذية الاهتزازية المغناطيسية VRV بواسطة وحدة تحكم VRV ودمجها في لوحة التحكم الآلية، مما يدعم التحكم عن بُعد في سرعة التغذية.
8. التصميم الهيكلي المرن: يمكن تحديد المعلمات المهمة مثل المادة والطول والشكل وقدرة النقل لآلة التغذية الاهتزازية من خلال المناقشات المشتركة بين العميل ومهندسي VRV.
مواصفات تصميم وحدة التغذية الاهتزازية
|
المعلمة |
التكوين القياسي |
ترقية اختيارية |
المزايا النسبية داخل نفس المورد |
|
سعة |
100 طن في الساعة |
10 كجم/ساعة حتى 1000 طن/ساعة |
أعلى بنسبة 20% من متوسط الصناعة. |
|
وضع النقل |
الاستمرارية |
انقطاع |
مزيد من وضع التغذية للاختيار |
|
دقة التغذية |
±5% إلى±10% |
±2% إلى±5% |
أعلى بنسبة 15% من متوسط الصناعة. |
|
مسافة كونينج |
500 مم-2500 مم |
150 مم حتى 15000 مم |
أطول أو أقصر بنسبة 20% من متوسط الصناعة. |
|
تردد الاهتزاز |
50 هرتز |
20-80 هرتز |
تردد قابل للتخصيص |
|
استهلاك الطاقة |
1.5 كيلو واط |
0.75-7.5 كيلو واط |
تصميم موفر للطاقة |
|
درجة الحماية |
IP55 |
IP68 (مضاد للانفجار) |
التكيف مع البيئات القاسية |

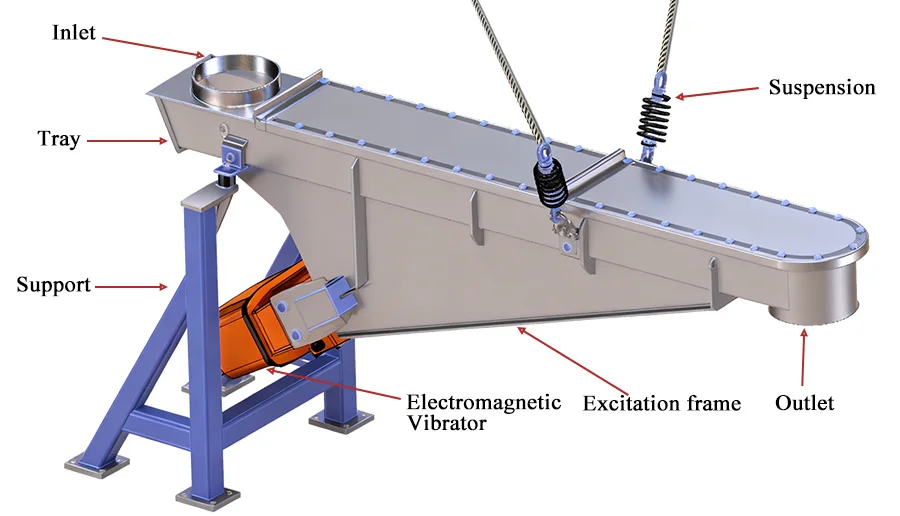

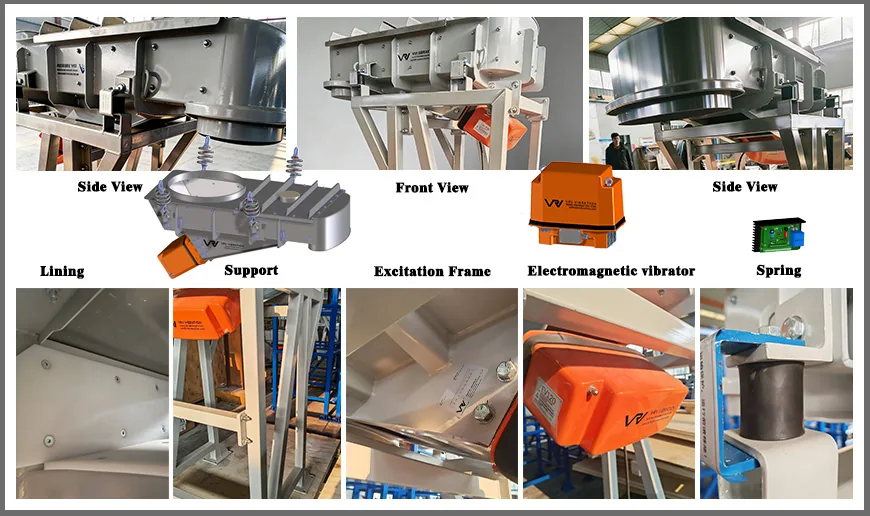

هيكل وحدة التغذية الاهتزازية
الميزة الأكبر للهيكليةوحدة تغذية الاهتزازمقارنةً بمعدات التغذية الأخرى، يتميز هذا الجهاز ببنيته البسيطة، مما يجعله سهل الصيانة ويعمل بسلاسة لفترة طويلة. مكوناته الرئيسية هي:

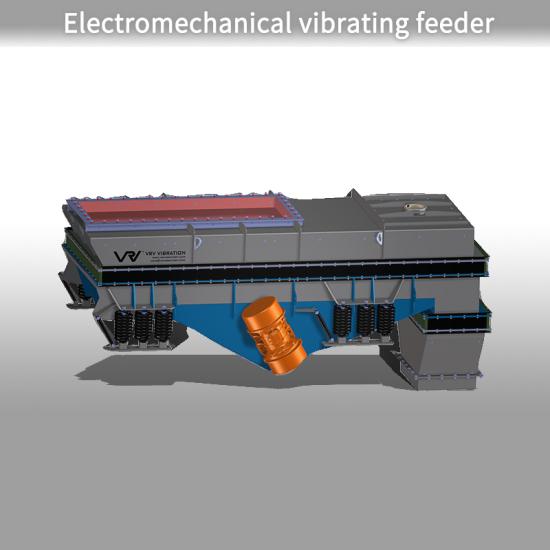

1. محرك اهتزازي أو هزاز كهرومغناطيسي: كمصدر اهتزازي لمغذي الاهتزاز، يتميز كلٌّ من محرك الاهتزاز والمحرك الكهرومغناطيسي ببنية بسيطة وموثوقية عالية وسهولة صيانة، ويُستخدمان على نطاق واسع في معدات الاهتزاز مثل مُغذي الاهتزاز، وغربال الاهتزاز، وناقل الاهتزاز. يُفضّل اختيار محرك الاهتزاز أو المحرك الكهرومغناطيسي وفقًا لظروف الاستخدام المختلفة.
٢. وحدة التحكم: عند اختيار مُحرك كهرومغناطيسي كمصدر للاهتزاز، تُصبح وحدة التحكم أيضًا مكونًا أساسيًا. وظيفتها الرئيسية هي ضبط قوة اهتزاز المُحرك وسعته لتحقيق أفضل كفاءة تغذية.

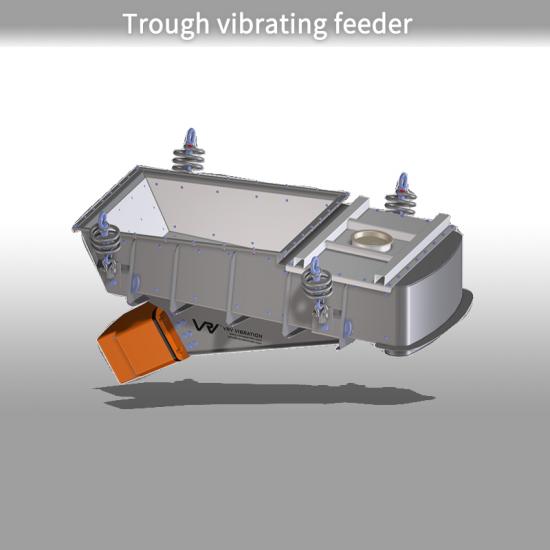

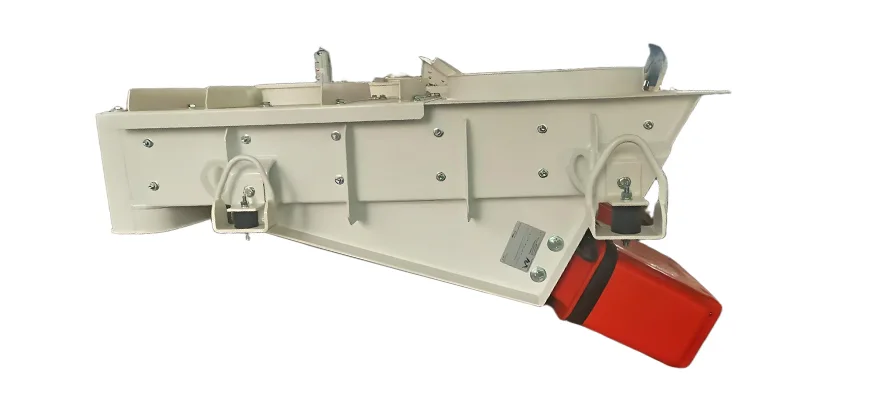

٣. حوض الناقل: يتميز حوض الناقل بأشكال متنوعة، وحجم قابل للتعديل، ومواد اختيارية، ومقاومة للانسداد. تشمل الأنواع الشائعة الأخدود والأنبوب، والمفتوح والمغلق. يمكن تخصيص أشكال مختلفة من أجسام الناقل لضمان نقل سلس للمواد المختلفة.
4. قوس الزنبرك: يتميز قوس الزنبرك بامتصاص الاهتزاز وتقليل الضوضاء، والدعم المستقر، والتركيب السهل، مما يطيل عمر خدمة وحدة التغذية الاهتزازية بشكل فعال.
سيناريوهات تطبيق وحدة التغذية الاهتزازية

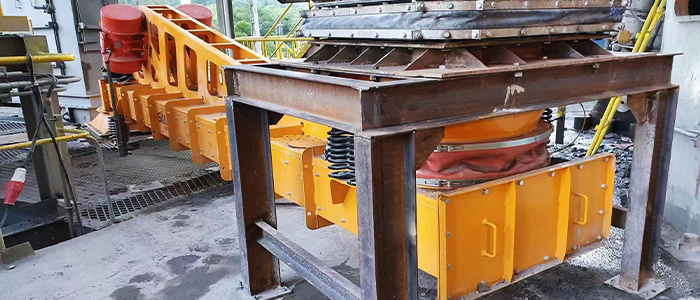

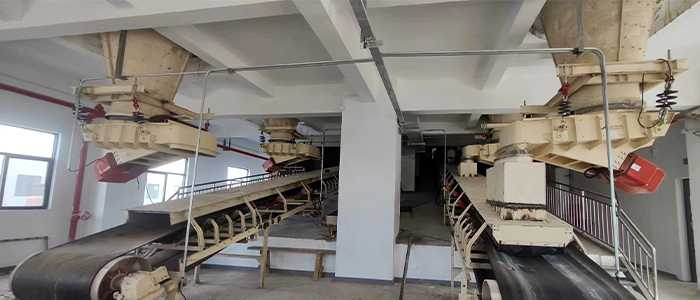

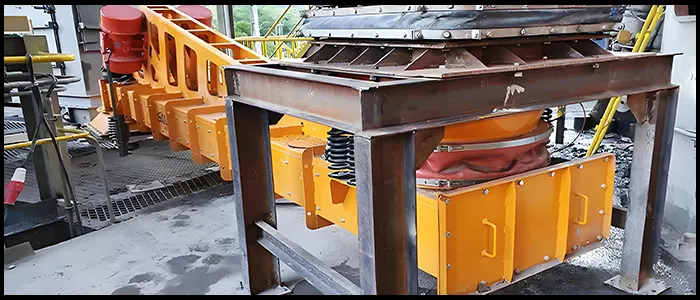

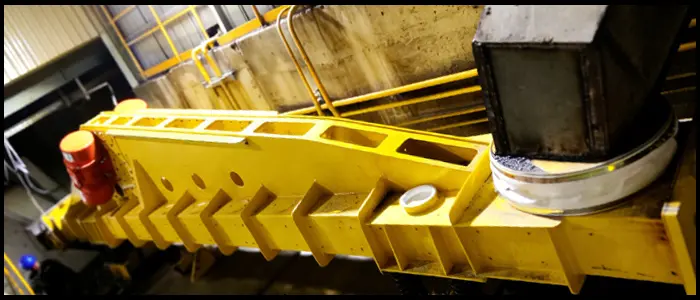

1. عمليات التعدين: نقل مستقر للمواد كبيرة الحجم
- الحالة: يستخدم منجم النحاسوحدة تغذية اهتزازية شديدة التحمل(حجم مدخل التغذية: 800×1200 مم)، مقترنًا بنظام التحكم الذكي PLC، مما يزيد من كفاءة معالجة الخام بنسبة 40% ويقلل من معدل فشل المعدات بنسبة 60%.

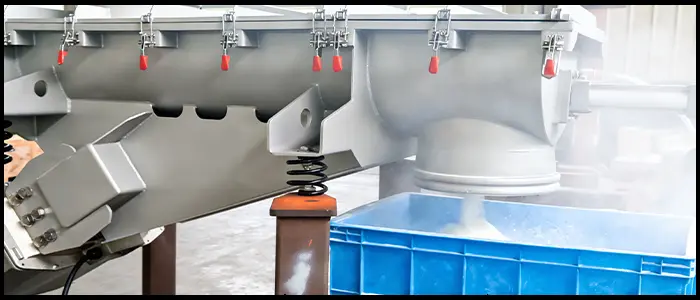

2. الصناعات الغذائية والدوائية: المعايير الصحية والمتطلبات المحسّنة

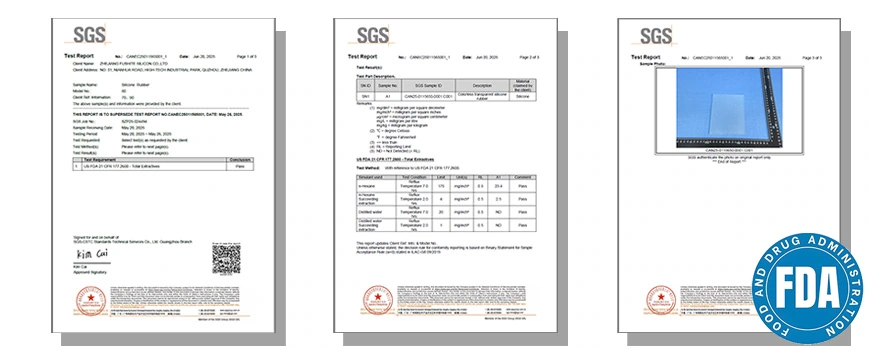

- المؤشرات الرئيسية: مصنوع من الفولاذ المقاوم للصدأ 304/316، خشونة السطح Ra ≤ 0.8μm، هيكل قابل للفصل (يلبي متطلبات التنظيف CIP/SIP)، مناسب للمواد مثل الدقيق والأقراص.
3. صناعات مواد البناء والكيميائية: تصميمات خاصة للبيئات المسببة للتآكل والاشتعال والانفجار
- حلول مضادة للتآكل: مبطنة بمادة البولي تترافلورو إيثيلين (PTFE) أو مرشوشة براتنج الإيبوكسي للتعامل مع المواد الحمضية والقلوية (مثل حمض الكبريتيك والصودا الكاوية)؛

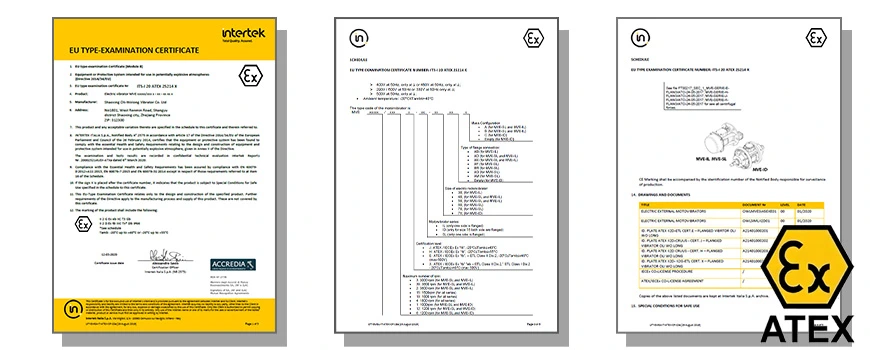

- تصميم مقاوم للانفجار: اختر محركات Ex II BT4 المقاومة للانفجار لتلبية متطلبات مقاومة الانفجار لورش العمل الكيميائية.

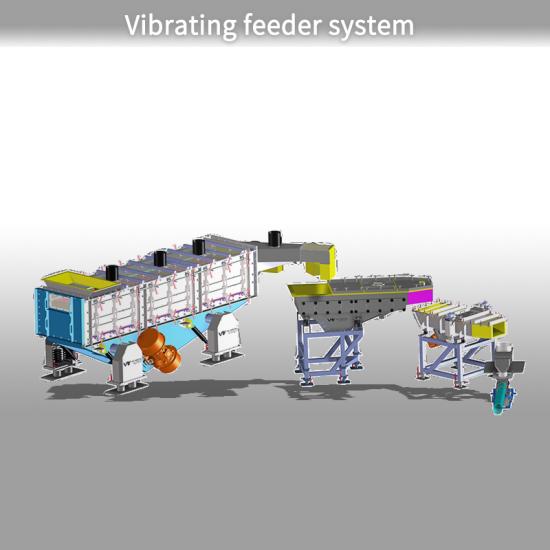

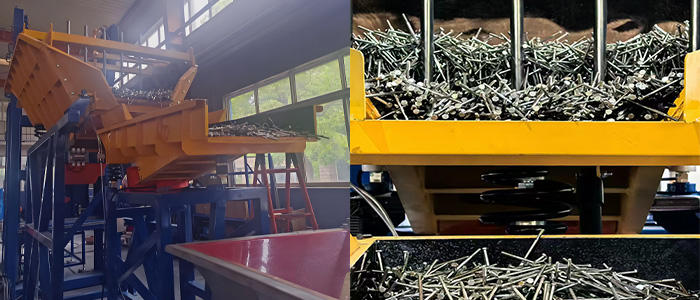

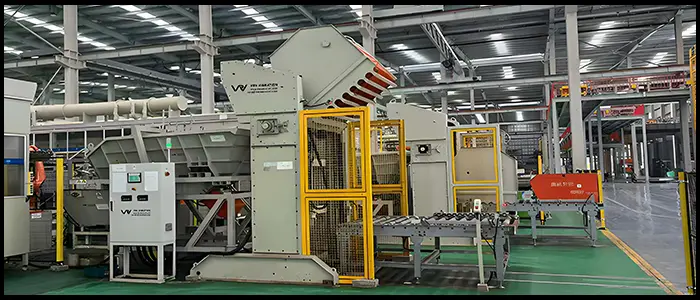

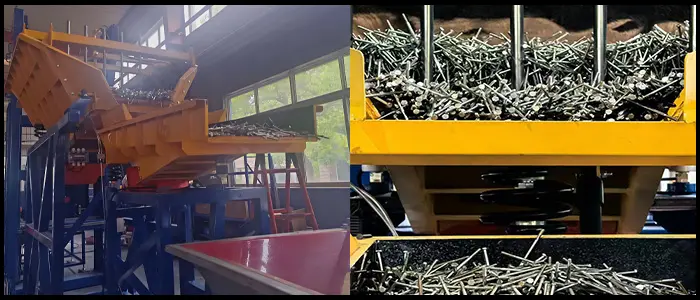

4. مثبتات الأجهزة: التنسيق الوثيق بين الأجهزة المتعددة
نتائج التشغيل: ينقل خط إنتاج النقل، المكوّن من مُغذّيين أو أكثر، مواد التثبيت بدقة وكفاءة، مثل البراغي والصواميل وصواميل الغطاء. بفضل بنيته المتينة وكفاءته الممتازة في النقل، تصل سعة النقل إلى 500 طن/ساعة مع الحفاظ على دقة التحكم في السرعة.
5. صناعة الزجاج: متطلبات النقل المستمر والفعال
احتياجات الصناعة: تفرض مصانع الزجاج متطلبات صارمة على نقل المواد الخام. ويؤثر توقف عمليات التغذية والشحن على سير الإنتاج في خط الإنتاج بأكمله. وتتوفر مجموعة واسعة من المواد الخام لإنتاج الزجاج، مثل رمل الكوارتز، ورماد الصودا، والحجر الجيري، والفلسبار، وغيرها. وتتميز كل مادة خام بخصائص مختلفة. يتميز رمل الكوارتز بحجم جسيمات كبير نسبيًا وملمس صلب، بينما يتميز رماد الصودا بقوام مسحوق وعالي الامتصاص للماء. ويمكن لوحدة التغذية الاهتزازية التعامل بسهولة مع هذه المواد الخام ذات الخصائص المختلفة من خلال ضبط تردد الاهتزاز وسعته وزاوية ميله بمرونة، مما يمنع الانسدادات والالتصاق أو سوء التفريغ، ويضمن إمدادًا مستمرًا ومستقرًا بالمواد الخام.

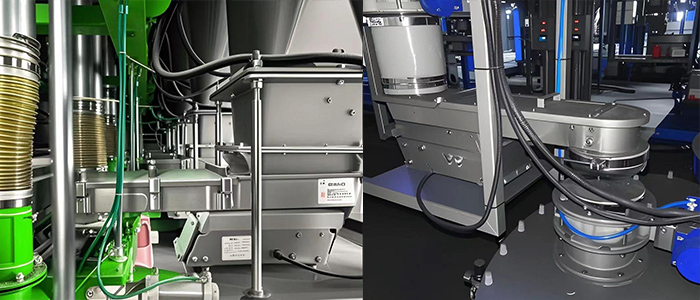

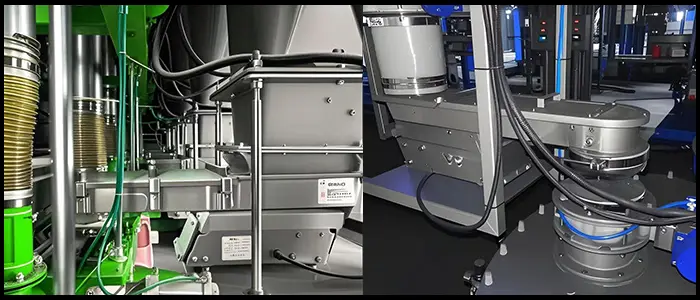

6. صناعة بطاريات الليثيوم الكيميائية: نقل الحبيبات والمساحيق بدقة عالية
ميزات الجهاز: يُمكّن الهيكل المدمج والمرن للمغذي الاهتزازي الكهرومغناطيسي من نقل كميات عالية الدقة من المساحيق الكيميائية، مثل كربونات الكالسيوم، وكربونات الليثيوم، وفوسفات حديد الليثيوم، ومسحوق المستحلب. تبلغ دقة التغذية ±2%، مما يزيد من الطاقة الإنتاجية بنسبة 40%.
مرجع سعر وحدة التغذية الاهتزازية
|

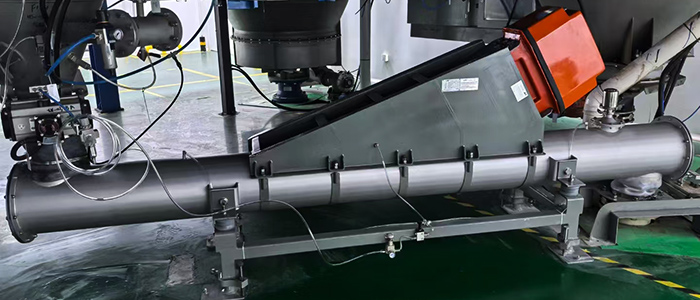

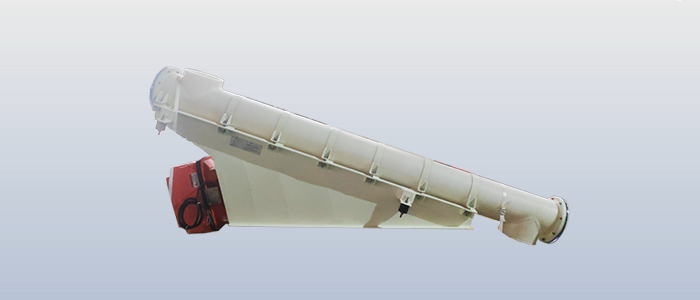

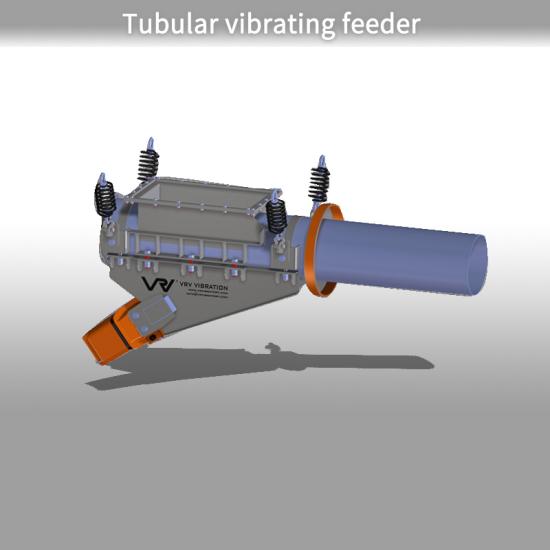

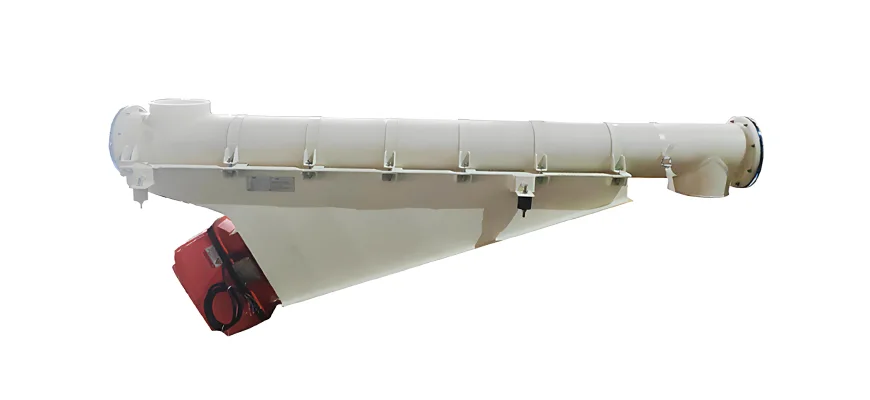

الحفاظ على معلمات وحدة تغذية الأنبوب الاهتزازي VRV |
|
|
مسافة النقل |
3000 ملم |
|
سعة |
25 طنًا في الساعة |
|
جودة المواد |
س235ب |
|
يقود |
هزاز كهرومغناطيسي VRV |
|
نقل المواد |
الحجر الجيري |
|
سعر |
2600 دولار |
|

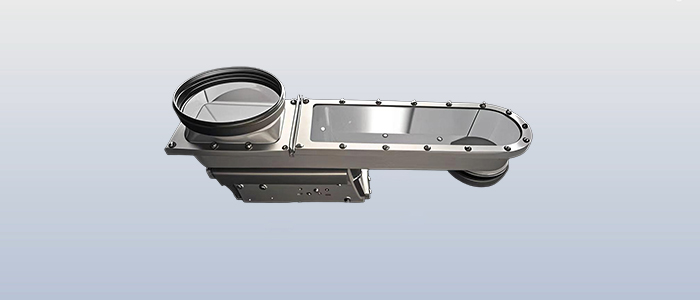

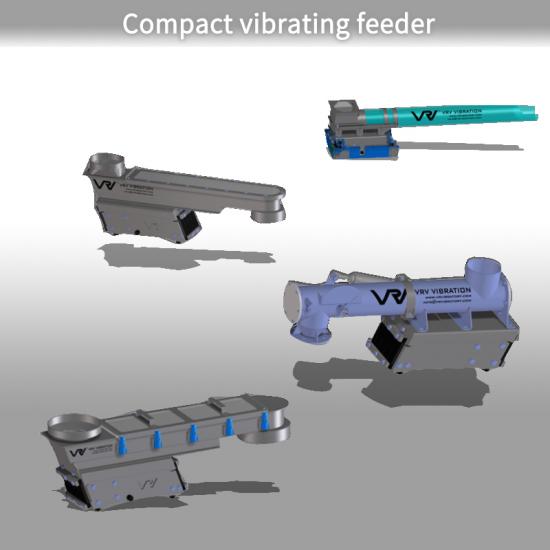

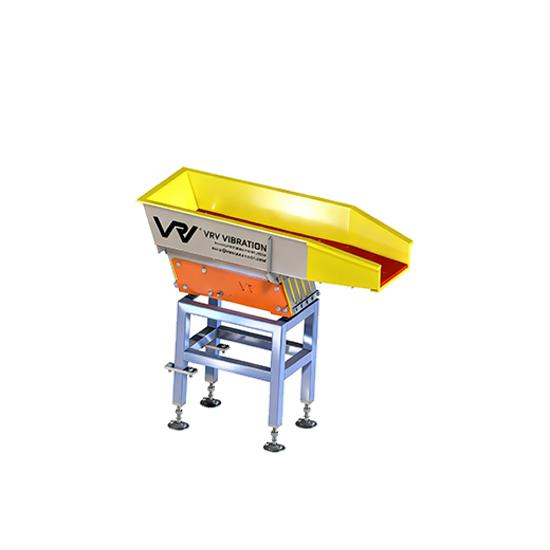

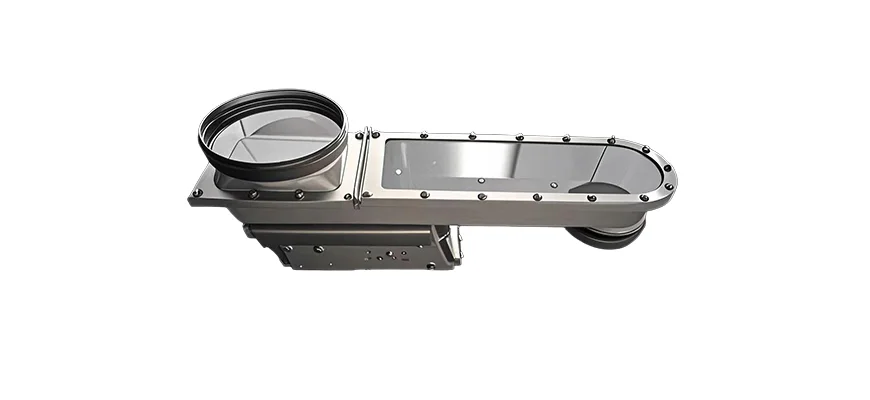

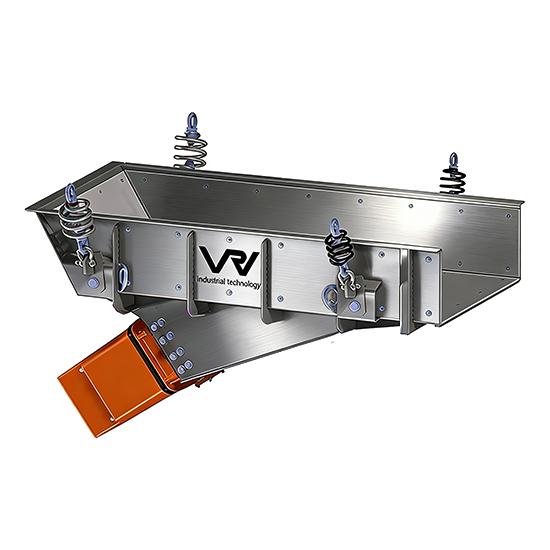

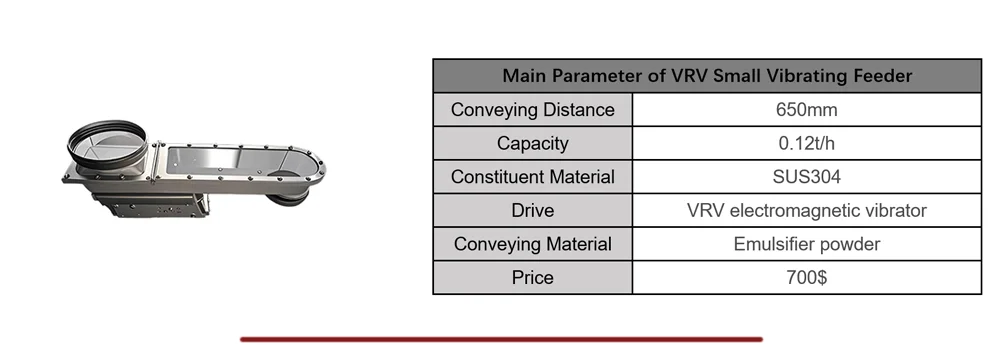

الحفاظ على معلمات وحدة التغذية الاهتزازية المدمجة VRV |
|
|
مسافة النقل |
650 ملم |
|
سعة |
0.12 طن/ساعة |
|
جودة المواد |
SUS304 |
|
يقود |
هزاز كهرومغناطيسي VRV |
|
نقل المواد |
مسحوق مستحلب |
|
سعر |
700 دولار |
|

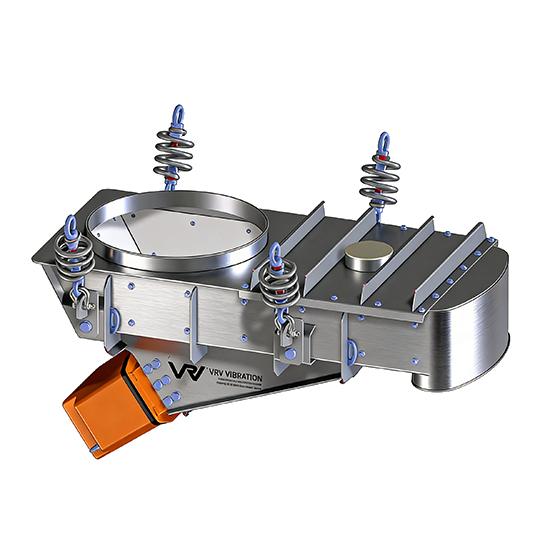

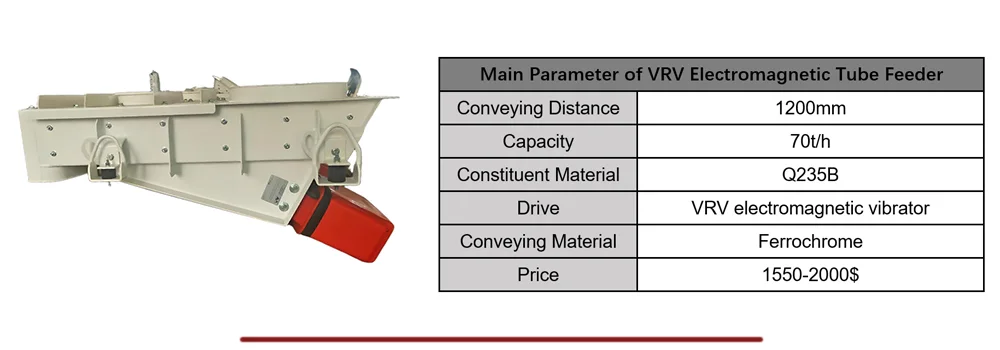

الحفاظ على معلمات VRV من خلال وحدة التغذية الاهتزازية |
|
|
مسافة النقل |
1200 ملم |
|
سعة |
70 طن/ساعة |
|
جودة المواد |
س235ب |
|
يقود |
هزاز كهرومغناطيسي VRV |
|
نقل المواد |
فيروكروم |
|
سعر |
1550-2000 دولار |
|

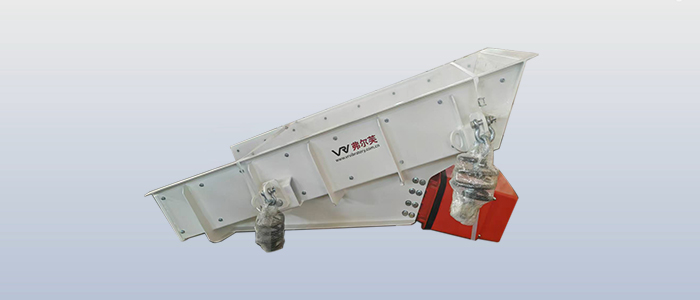

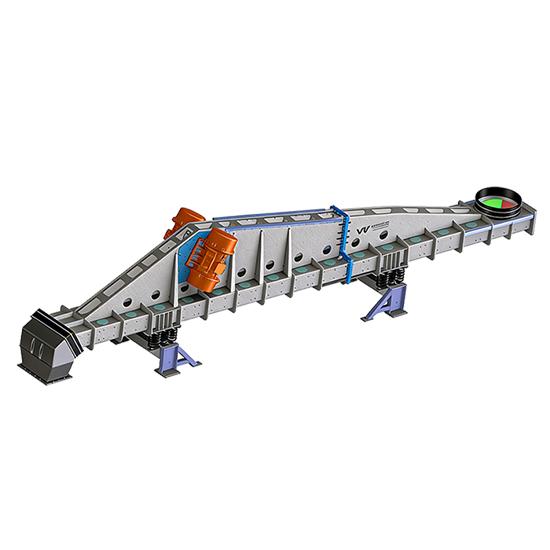

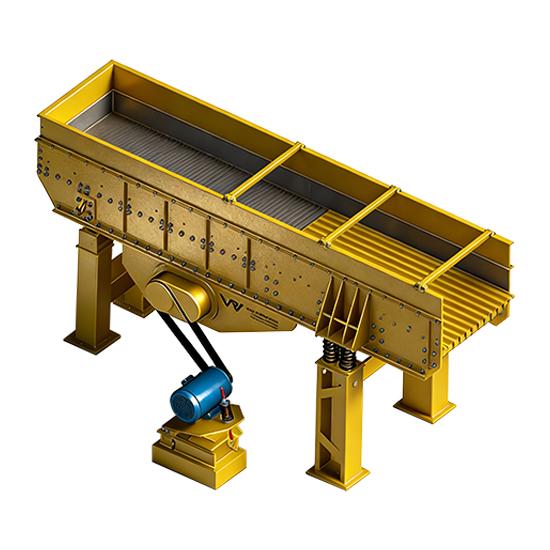

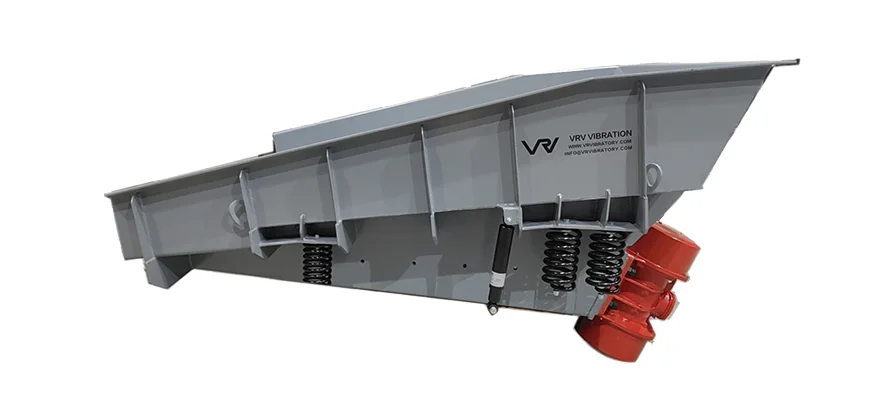

الحفاظ على معلمات وحدة التغذية الاهتزازية بمحرك غير متوازن VRV |
|
|
مسافة النقل |
1200 ملم |
|
سعة |
200 طن/ساعة |
|
جودة المواد |
س235ب |
|
يقود |
محرك VRV غير المتوازن |
|
نقل المواد |
إجمالي |
|
سعر |
1205-1600 دولار |
تصميم وحدة التغذية الاهتزازية

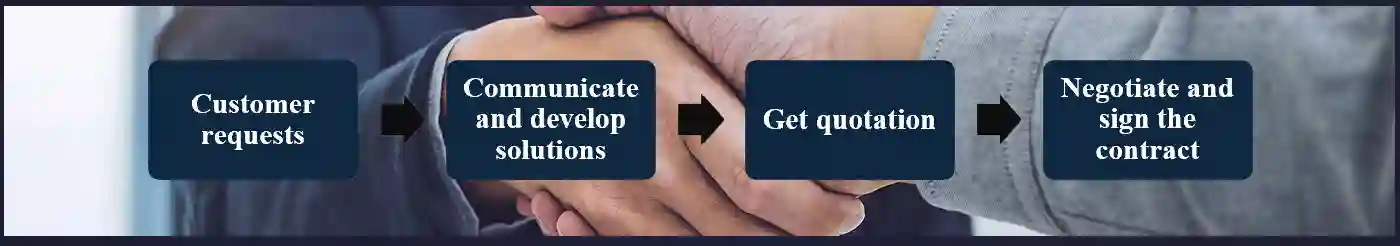

كيف تختار وحدة التغذية الاهتزازية المناسبة لك؟ تدعوك VRV إلى تصميم وحدة التغذية الاهتزازية. دليل الاختيارثم أرسلها إلينا. سيقوم مهندس VRV بتصميم أفضل نموذج لوحدة التغذية الاهتزازية لك وفقًا لمتطلباتك وتزويدك بالاقتباس الكامل.
التعليمات
س1. كيف تختار المعدات المناسبة؟
ج: تقترح شركة VRV عليك أن تزودنا بمعلومات عن المواد السائبة التي تحتاج إلى التعامل معها، بما في ذلك معلمات المواد حتى يتمكن فريقنا الفني من تقديم النصيحة الأكثر ملاءمة.
س2. هل يمكنني شراء جهاز واحد فقط؟
ج: نعم، لا يوجد حد للكمية. لا نوفر معدات فردية فحسب، بل نوفر أيضًا خطوط إنتاج مخصصة للشركات.
س3. ما هو وقت التسليم الخاص بك؟
ج: يعتمد ذلك على المعدات. إذا كان المنتج قياسيًا، فسيكون لدينا مخزون كبير، وبمجرد توقيع العقد، سنشحنه فورًا؛ أما إذا كان منتجًا مخصصًا غير قياسي، فسيستغرق إنتاجه وقتًا. عادةً ما يستغرق الأمر من شهر إلى ثلاثة أشهر.
س4. ما هي شروط السعر وشروط الدفع الخاصة بك؟
أ: اليورو والدولار الأمريكي؛ EXM/FOB/CIF
س5. كيف نضمن الجودة؟
ج: تُميّز شركة VRV كل جهاز برقم تسلسلي فريد، مما يُسهّل تتبع معايير التصميم وضمان خدمة ما بعد البيع لسنوات. تتحمل VRV مسؤولية جميع الأجهزة بشكل دائم. سيقوم مهندسونا بتحليل أي مشاكل تحدث خلال دورة حياة معدات VRV الاهتزازية لإيجاد الحل الأمثل. كما أن شركتنا على استعداد لمساعدة خبراء الصيانة الميدانيين ومهندسي الصيانة لدى عملائنا، وتزويدهم ببيانات الاختبار والنصائح اللازمة لمساعدتهم في حل المشكلات.
لمزيد من الأسئلة، لا تتردد في الاتصال بنا!

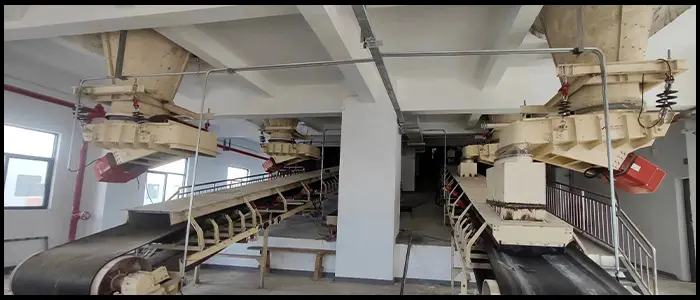

أمثلة تطبيقية على وحدة التغذية الاهتزازية
