وقف تسرب الغبار والاختناقات: كيف تعمل وحدة التغذية الاهتزازية ذات المحرك المغلق على تثبيت خط الإنتاج الخاص بك

في مرحلة التغذية لخط المواد السائبة، غالباً ما يتم فهم المشكلات بشكل خاطئ. إن وجود محطة عمل متربة، أو قمع (هوبر) يستمر في تشكيل أقواس فوق مخرجه، أو كسارة تتعطل تحت حمل غير منتظم، يُنسب عادةً إلى المعدات اللاحقة، في حين أن السبب الحقيقي يكمن في الغذي (المغذّي).

إن مغذٍ اهتزازي بمحرك مغلق يحل هذه المشكلات من مصادرها. فهو يجمع بين حوض مغلق ومحكم ضد الغبار ومحركين اهتزازيين مزدوجين يحافظان على تدفق المواد إلى الأمام في تيار مستقر ومنضبط. في هذه المقالة، نظرة على أكثر مشكلات التغذية شيوعاً، وكيف يتعامل المغذي الاهتزازي المدفوع بمحرك مع كل منها، وما يجب التحقق منه عند تحديد مواصفات أحدها لخطك.

1. ثلاث مشكلات تغذية تؤدي بصمت إلى خفض كفاءة لخطك

1.1 تسرب الغبار والتناثر

تسمح مغذيات الحوض المفتوح، ونقاط النقل غير المغطاة، وحواف المدخل أو المخرج المتصلة بشكل فضفاض بتسرب المواد الدقيقة إلى داخل المصنع. وتتجاوز العواقب مجرد أرضية متربة:

• فقدان المنتج وارتفاع استهلاك المواد؛

• أعمال النظافة وقت التعطل المرتبط بالتنظيف؛

• مخاوف الامتثال البيئي والتعرض للغبار؛

• خطر التلوث المتبادل، خاصة للمساحيق والمواد الصحية أو الكيميائية؛

• التآكل المتسارع في المحركات والمحامل والسيور القريبة.

عادة ما يظهر الغبار عند التقاطع بين القمع (الهوبر) والمغذي والقطعة التالية من المعدات، لأن الاهتزاز وتدفق المواد يجبران الجسيمات الدقيقة على الخروج عبر أي فجوة.

1.2 الانسدادات، والتوسيط (التجسير)، وتقوس القمع

تميل المواد الدقيقة، أو الرطبة، أو اللزجة، أو الليفية إلى التجمع معاً في القمع والحوض. وتتشكل المادة على شكل قوس أو جسر فوق المخرج، وينبض التدفق بدلاً من الجريان باسترار، وفي أحيان أخرى ينسداد المناة تماماً. يقضي المشغلون بعد ذلك وقت الإنتاج في جريف الحوض أو نخسه أو تنظيفه يدوياً.

تشمل الأسباب الشائعة ما يلي:

• المواد التي تميل إلى الالتصاق أو التكتل؛

• النقاط الميتة في الحوض حيث تترسب المواد؛

• الأجزاء المتحركة الداخلية، مثل شفرات اللولب، التي يمكن أن تتماسك عند الكتل أو الأجسام الغريبة؛

• الاهتزاز غير الكافي للحفاظ على المادة السائبة سائلة ومتحركة نحو المخرج.

1.3 معدل تغذية غير مستقر يفرط في تحميل المعدات اللاحقة

عندما يوصل المغذي المواد في دفعات، تمتص كل آلة لاحقة هذا الحمل غير المنتظم: تتلقى الكسارات أحمالاً زائدة متقطعة، وتعالج الغرابيل أعماق طبقات غير متساوية، وتواجه السيور والخلاطات قمم وانخفاضات متكررة. هذا يرفع سحب الطاقة، ويسرع التآكل، ويقصر عمر المعدات اللاحقة. وبالتالي يعمل الخط دون سعته المستقرة على الرغم من أن قمع التوريد العلوي يبدو ممتلئاً.

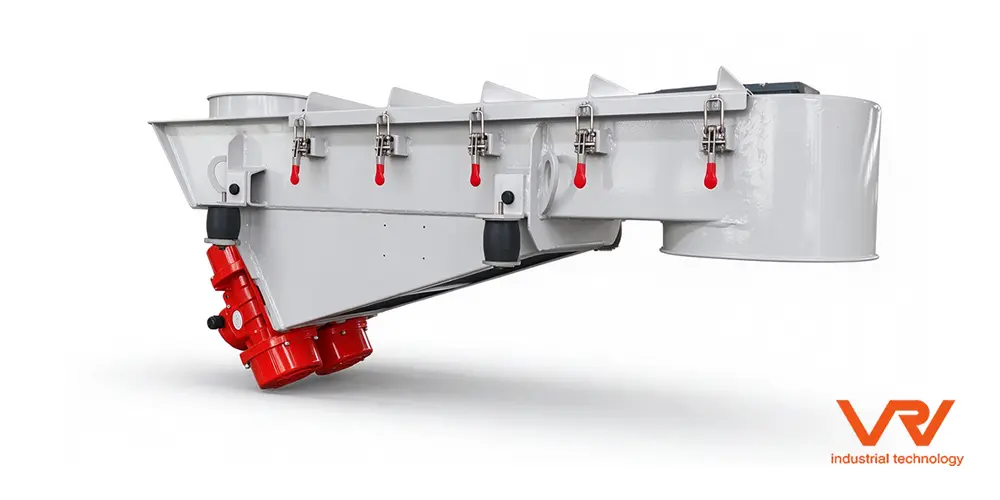

2. ما هو المغذي الاهتزازي ذو المحرك المغلق

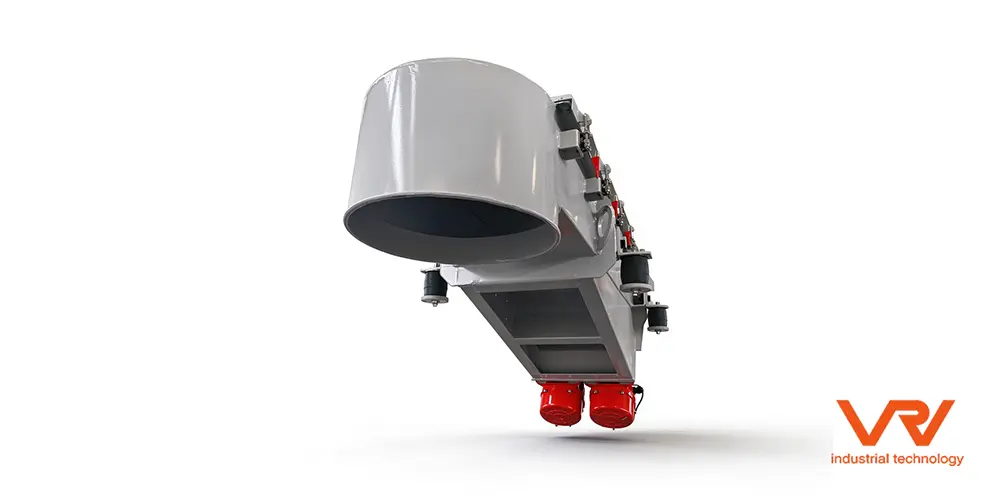

يستخدم مغذٍ اهتزازي بمحرك محركاً اهتزازياً واحداً أو أكثر مثبتًا أسفل الحوض كمصدر للإثارة. في التصميم ثنائي المحرك، يدور المحركان في اتجاهين متعاكسين. وتلغي قواهما الطرد المركزية الأفقية بعضها البعض، بينما تتجمع المكونات الرأسية معاً لتندمج في حركة اهتزازية خطية على طول زاوية الحوض.

يتم رفع المواد الموجودة في الحوض وانزلاقها إلى الأمام مراراً وتكراراً بواسطة هذا الاهتزاز، لتفريغها عبر المخرج في تدفق مستمر ومتساوٍ. يضع المغذي الاهتزازي المغلق هذا الحوض داخل جسم محكم مع غطاء قابل للإزالة، بحيث يتم احتواء تدفق المواد من حفة المدخل إلى مخرج التفريغ.

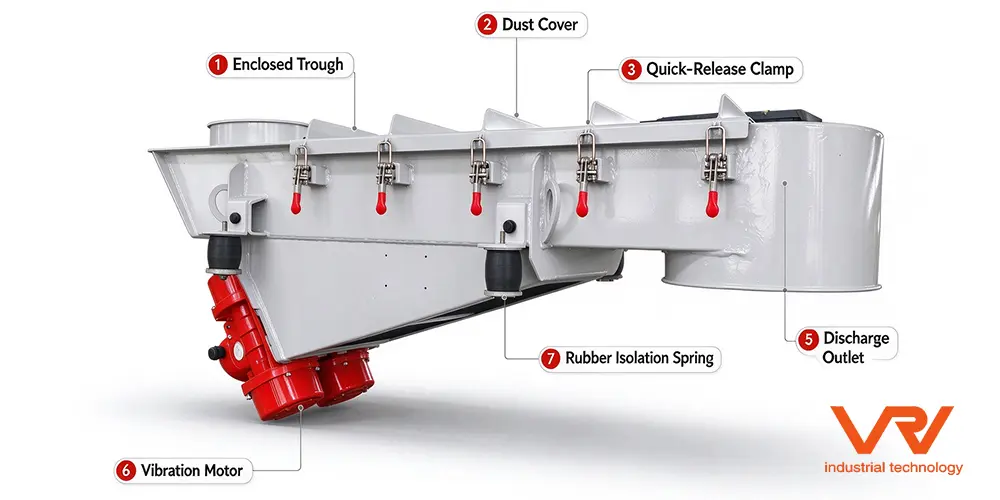

تشمل المكونات النموذجية ما يلي:

• جسم حوض فولاذي ملحوم، من الصلب الطري، أو الفولاذ عالي التآكل، أو الفولاذ المقاوم للصدأ عند الطلب؛

• محركات اهتزازية مزدوجة مثبتة على الجانب السفلي من الحوض؛

• نوابض عزل مطاطية تحامل الحوض وتفصل الاهتزاز عن إطار الدعم؛

• غطاء علوي محكم مثبت بمشابك تبديل سريعة الفتح؛

• فوهات مدخل ومخرج بشفة للاتصال المرن بالقمع والمعدات اللاحقة؛

• عروات رفع وأضلاع تعزيز للتركيب والصلابة الهيكلية؛

• محرك تردد متغير (VFD) اختياري لضبط معدل التغذية عن طريق تغيير تردد الاهتزاز.

مقارنة بالمغذي الكهرومغناطيسي، توفر الوحدة التي تعمل بمحرك سعة أكبر وهي أكثر ملاءمة للتدفق السائب الشاق، والأحواض الكبيرة، والمواد الكاشطة، مع السماح في الوقت نفسه بإخراج قابل للتعديل من خلال التحكم في السرعة.

3. كيف يحل المغذي الاهتزازي ذو المحرك المغلق VRV كل مشكلة

3.1 يحافظ الجسم المحكم على الغبار في الداخل

تحتوي الحوض المغلق والغطاء العلوي على المواد على طول مسار التغذية. تم تصميم الوصلات ذات الحواف عند المدخل والمخرج لتوفير توصيلات مرنة ومحكمة ضد الغبار بالقنوات الموجودة في الأعلى والناقل أو الكسارة أو الخلاط في الأسفل. والنتيجة هي نقطة نقل أنظف: غبار محمول جواً أقل، ومواد متناثرة أقل حول الآلة، وخطر أقل للتلوث من خارج العملية.

هذا التصميم المحكم ذو أهمية خاصة للمساحيق، والحبيبات الكيميائية، والمعادن، والمواد المعاد تدويرها، وغيرها من المنتجات السائبة حيث يكون التحكم في الغبار أو نقاء المواد مهمًا.

3.2 الاهتزاز المستمر يمنع التجسير والاختناقات

يحافظ الاهتزاز الخطي على المواد نشطة داخل الحوض ويكسر الأقواس المترسبة التي تتكون في القنوات والقنوات. نظرًا لأن المغذي الاهتزازي ليس لديه شفرة لولبية داخلية، أو مجداف، أو جيب دوار، فلا توجد آلية يمكن أن تمسك بكتلة، أو قطعة شاردة، أو تشابك ليفي. تتقدم المادة عن طريق الاهتزاز بدلاً من دفعها بواسطة جزء دوار، مما يقلل من فرصة الانسداد الميكانيكي.

حينما تكون المادة رطبة أو لزجة، يمكن مطابقة هندسة الحوض، واختيار البطانة، ومعلمات الاهتزاز مع المادة السائبة الفعلية أثناء الهندسة، بحيث تظل قناة التدفق مفتوحة بدلاً من تراكم المخلفات.

3.3 التدفق المنتظم يعمل على تثبيت خط التدفق السفلي بأكمله

بدلاً من التموج، يقوم المغذي بتفريغ المواد بمعدل ثابت يمكن للكسارة، أو الغربال، أو الناقل الحزامي، أو الخلاط استيعابه بشكل مستمر. يحافظ عمق التغذية المتسق على عمل المعدات اللاحقة بالقرب من حمولتها المصممة، ويهدئ ذروة الطاقة، ويقلل التآكل الناتج عن دورات التحميل الزائد المتكررة. هذه هي الطريقة التي يحمي بها المغذي المتطابق جيدًا الاستثمار المستثمر في بقية خط الإنتاج.

يمكن ضبط معدل التغذية ليناسب العملية: إن تغيير تردد الاهتزاز من خلال محرك تردد متغير اختياري، أو ضبط إعدادات الكتلة غريبة الأطوار على المحركات الاهتزازية، يتيح مطابقة الإخراج مع سعة الكسارة، أو متطلبات الدفعات، أو السرعة في اتجاه التدفق.

3.4 نوابض العزل المطاطية تقلل الاهتزاز والضوضاء المنقولة

يستقر الحوض على نوابض عزل مطاطية بدلاً من حامل إطار صلْب. تدعم هذه النوابض الجسم المهتز بينما تعزل معظم الاهتزازات عن الهيكل الداعم، مما يحد من الاهتزاز المنقول إلى إطار المصنع، والآلات المجاورة، وأرضية المبنى، ويساعد على خفض ضوضاء التشغيل مقارنة بالترتيب غير المعزول. تبسط النوابض أيضًا كل من التركيب المثبت والمعلق، اعتمادًا على التصميم الموجود أعلى المغذي وتحته.

3.5 الغطاء سريع التحرير يبسط الفحص والصيانة

يتم تثبيت الغطاء العلوي بواسطة صف من مشابك التبديل سريعة التحرير التي تفتح بدون أدوات. يمكن للمشغلين رفع الغطاء لفحص تدفق المواد، أو تنظيف البواقي، أو استبدال بطانات التآكل، أو فحص الجزء الداخلي للحوض، ثم إغلاقه وإحكامه مرة أخرى بسرعة. يحتوي المغذي الاهتزازي على عدد قليل من الأجزاء القابلة للتآكل مقارنة بالمغذيات اللولبية أو الدوارة: فلا توجد رحلات لولبية، أو جيوب سلسلة، أو صمامات دوارة للصيانة، مما يحافظ على الخدمة الروتينية قصيرة ويمكن التنبؤ بها.

4. خيارات الإنشاء التي يمكنك تحديدها

لمطابقة المواد المختلفة وتخطيطات الخطوط، يمكن تكوين مغذي اهتزازي بمحرك مغلق حول النقاط التالية:

5. الصناعات والمواد المناسبة
