نظرة عامة على المنتج

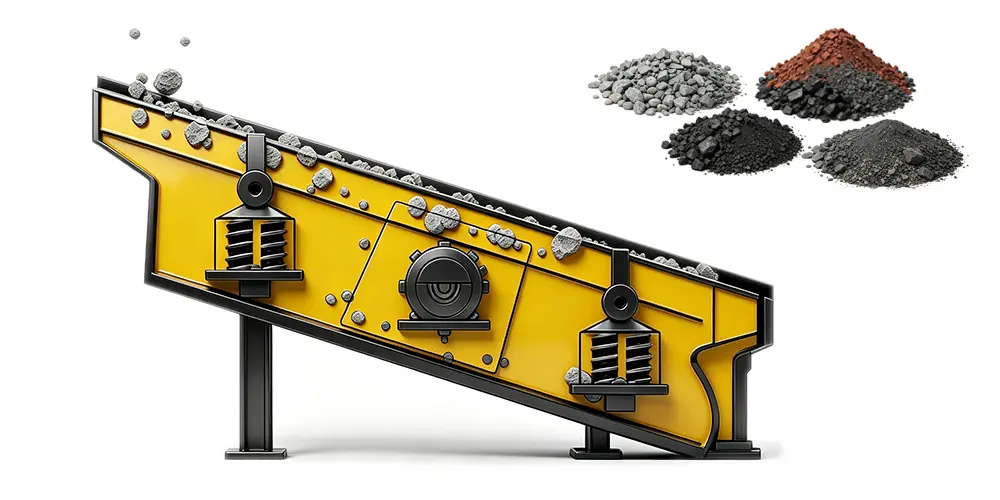

أشاشة اهتزازية ذات حركة دائريةهي آلة غربلة صناعية متعددة الطبقات عالية الدقة، مصممة لتصنيف الجسيمات، وإزالة الشوائب، وغربلة المواد السائبة. تعتمد هذه الغربال الاهتزازية الدائرية على حركة اهتزاز مدارية دائرية، مما يوفر سعة اهتزاز ثابتة، وقدرة معالجة كبيرة، وأداء غربلة خالٍ من الانسدادات. تُستخدم على نطاق واسع في صناعات التعدين، والخامات، والكيماويات، والمعادن، ومواد البناء، والحبوب، حيث تفصل بفعالية المساحيق والحبيبات والمخاليط الحبيبية وفقًا لأحجام الجسيمات المختلفة. وباعتبارها معدات غربلة صناعية موثوقة، فإنها تحل مشكلات الإنتاج الشائعة مثل عدم انتظام التدرج، وانخفاض الإنتاج، وانسداد الغربال أثناء معالجة المواد.غناء.
الميزات والمزايا الأساسية
- دقة عالية في الفرز وإنتاجية كبيرةيضمن الاهتزاز الدائري المستقر تشتت المواد وتصنيفها بشكل كامل، مما يحسن بشكل كبير دقة الفرز وقدرة المعالجة للآلة الواحدة، ويتجنب خلط المواد والفصل غير الكامل.
- انخفاض ميل الشاشة إلى الانسدادتساعد الحركة الدائرية الدوارة على تقليل التصاق الجزيئات الدقيقة بفتحات الغربال، مما يسهل انسداد فتحات الغربال لمعظم المواد الحبيبية. (غير مناسب للمساحيق الناعمة شديدة الالتصاق).
- غطاء اختياري مقاوم للغباريتوفر غطاء مقاوم للغبار كخيار لتقليل تدفق غبار المواد، بما يتوافق مع معايير حماية البيئة الصناعية ويحسن بيئة العمل في الورشة.
- تشغيل مستقر وضوضاء منخفضةيضمن هيكل الاهتزاز المحسن والتصميم اللامركزي المتوازن التشغيل السلس، وانخفاض ضوضاء التشغيل، ووقت عمل مستمر طويل.
- تصنيف مرن متعدد الطبقات: يدعم تصميمًا مخصصًا لطبقات الشاشة من 1 إلى 3 طبقات، وتصميمًا مرنًا لمنافذ التفريغ، ويلبي متطلبات فحص وتصنيف الجسيمات متعددة الدرجات.
- متين وقليل الصيانةيتميز إطار الشاشة السميك وشبكة الشاشة عالية القوة بمقاومة عالية للتآكل وعمر خدمة طويل؛ كما أن الهيكل البسيط الذي يحتوي على أجزاء قليلة معرضة للتلف يقلل من تكاليف الصيانة اللاحقة.
مبدأ العمل

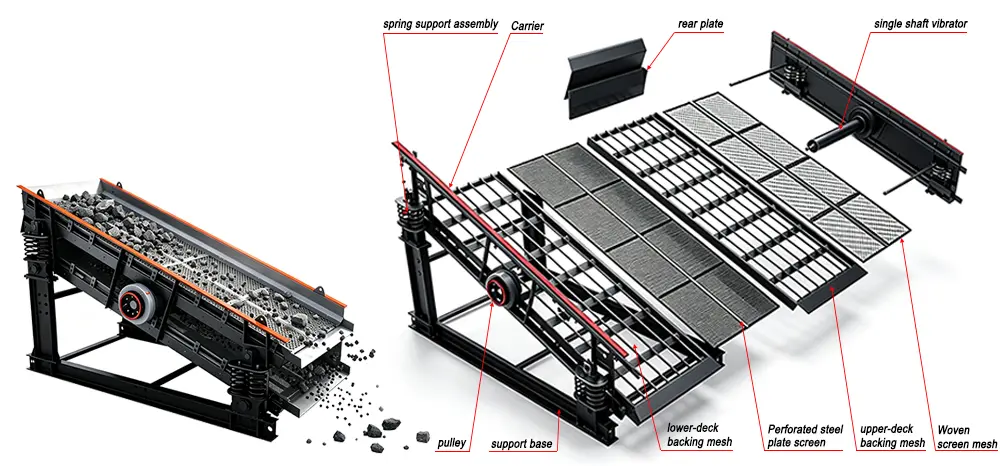

تعتمد الغربال الاهتزازي ذو الحركة الدائرية على محرك اهتزازي مزود بكتل لا مركزية كمصدر للاهتزاز. بعد التشغيل، تدور الكتل اللامركزية بسرعة عالية لتوليد قوة طرد مركزي، مما يدفع صندوق الغربال لإنتاج اهتزاز دائري منتظم. بعد أن تسقط المواد بالتساوي على سطح الغربال من منفذ التغذية، فإنها تتدحرج وتقفز وتنتشر باستمرار تحت تأثير قوة الاهتزاز الدائري. نظرًا لاختلاف أحجام الجسيمات، تمر الجسيمات الدقيقة عبر شبكة الغربال وتسقط إلى الطبقة السفلية، بينما تبقى الجسيمات الكبيرة على سطح الغربال وتتحرك نحو منفذ التفريغ. تعمل شبكات الغربال متعددة الطبقات ذات الفتحات المختلفة على التصنيف التلقائي للمواد ذات الأحجام المختلفة، مما يُكمل في النهاية عمليات الفرز والتصنيف الدقيقة.
المواصفات الفنية
نموذج
ظهر السفينة
منطقة الفحص
(م))
افتتاح
(مم)
حجم العلف
(مم)
سعة
(ذ)
قوة
(كيلوواط)
YK1230
1
3.6
3-50
≤200
15-233
7.5
YK1536
1
5.4
3-50
≤200
30-300
11
YK1545
1
6.75
3-50
≤200
35-350
11
YK1756
1
9.52
3-50
≤200
50-450
18.5
YK1845
1
8.1
3-50
≤200
40-400
18.5
YK2045
1
9
3-50
≤200
50-420
18.5
YK2060
1
12
3-50
≤200
60-500
30
YK2460
1
14.4
3-50
≤200
72-700
30
YK3052
1
15.6
3-50
≤200
80-780
37
2YK1845
2
2×8.1
3-100
≤400
40-400
22
2YK2045
2
2×9
3-100
≤400
50-420
22
2YK2452
2
2×12.48
3-100
≤400
65-600
30

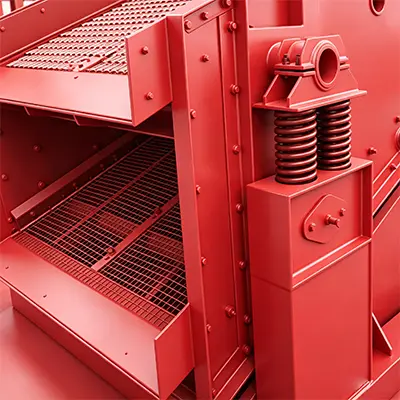

➤إطار شاشة خالٍ من الالتواء

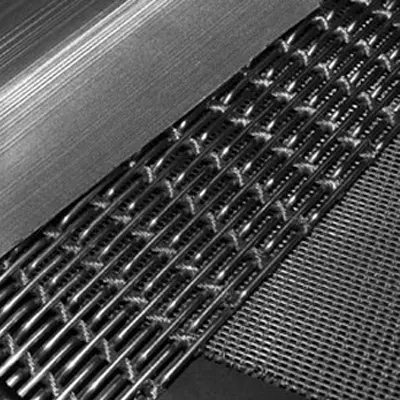

➤ يتوفر حل مصمم خصيصًا: يمكن تعديل حجم فتحة الشاشة حسب الحاجة، مع وسائط شاشة اختيارية من البولي يوريثان أو الفولاذ المقاوم للصدأ.
➤ تساهم معايير الاهتزاز المعقولة في تجنب الترددات الطبيعية لجسم المنخل وتقليل تأثير الرنين.
➤ تُثبّت الألواح الجانبية والدعامات بمسامير HUCK، مما يمنع حدوث نقاط ضعف أو توتر في المعدن قد ينتج عن اللحام، ويُحسّن من قوة وصلابة الألواح الجانبية وموثوقية المعدات.

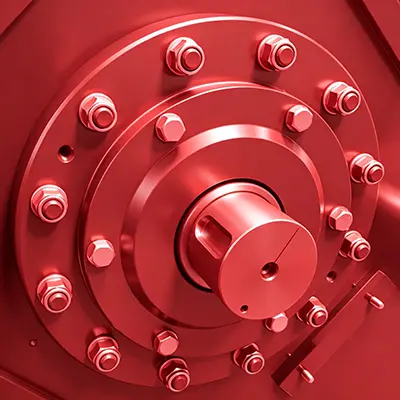

➤ تم اعتماد تصميم العارضة الصندوقية في عارضة المُهتز والعارضة العرضية لإطار الغربال. تعمل الدعامات الداخلية على تعزيز صلابة وقوة الغربال وتخفيف وزن الآلة، مما يُحسّن الكفاءة ويقلل استهلاك الطاقة.
➤ يتم تلدين عارضة المحفز والعارضة العرضية للتخلص من الإجهاد بعد اللحام.
عمليات التشغيل الآلي بين أقسام العوارض والألواح الجانبية
➤ عمر افتراضي طويل (إطار الشاشة يصل إلى 5 سنوات، وعمر المحرك يصل إلى أكثر من 15000 ساعة)
الصناعات والمواد التطبيقية
Circular‑motion vibrating screen (YK series) adopts single‑shaft block‑eccentric exciter. With excellent material tumbling performance and screen deck self‑cleaning effect, it is mainly designed for dry classification of medium‑coarse bulk materials.
It is widely used in aggregate & quarry plants, mineral processing plants, coal industry, building‑material & metallurgy, solid‑waste recycling, power and chemical industries. Typical processed materials include crushed stone, granite, basalt, river pebble, iron ore, copper ore, raw coal, clinker, steel slag and other bulk minerals.
Available in single‑deck, double‑deck and triple‑deck configurations. Customization is supported according to required capacity, screening area and screen opening size, to fit closed‑circuit crushing, pre‑screening and finished‑product grading processes.
F-A-Q
Q: What is the difference between a circular vibrating screen and a linear vibrating screen?A: Circular vibrating screens adopt circular orbital vibration with higher screening accuracy, suitable for fine powder and granular materials; linear vibrating screens use straight vibration with larger output, more suitable for coarse material grading and large-volume production.
Q: How to solve screen clogging of circular vibrating screen?
A: Equipped with bouncing ball anti-blocking device, combined with continuous circular rolling vibration, which effectively prevents material adhesion and screen hole blockage.
Q: Is the circular‑motion vibrating screen suitable for food‑grade material processing?
A: Yes for coarse pre‑treatment. VRV can customize it with full 304/316 stainless steel for material‑contact parts. It is applicable for washing & sizing of large‑size food granules. Not recommended for fine powder and high‑hygiene fine‑grade production.
Q: What particle size range can the circular‑motion vibrating screen sieve?
A: It is designed for medium‑coarse materials, working for particle sizes from 3 mm up to 100 mm. It delivers high‑capacity multi‑grade classification for granular and lump materials.
VRV Professional Circular Vibrating Screen Solution
As a professional Chinese supplier of industrial vibrating screen equipment, VRV specializes in R&D and custom‑manufacturing ofcircular‑motion vibrating screens. Supported by ISO quality management system, ATEX and CE certification, we deliver reliable screening solutions tailored to customers’ material properties, capacity requirements and actual site conditions.
Our circular‑motion vibrating screens boast stable running performance, high processing efficiency, energy‑saving design and low maintenance costs. We supply dependable bulk‑material screening & grading machinery for industrial production lines worldwide.
